6000 мм металева трубка з лазерним різанням з автоматичним фокусуванням високої точності

6000 мм металева трубка з лазерним різанням з автоматичним фокусуванням високої точності

Деталі продукту


Сертифікація: CE / FDA
Умови оплати та доставки:
Мінімальна кількість замовлень: 1 комплект
Ціна: USD за комплект
Деталі упаковки: Верстат для лазерного різання волокон буде доставлений дерев'яним корпусом
Термін доставки: 30 робочих днів
Умови оплати: T / T, L / C, Western Union, MoneyGram
Можливість постачання: 2000 одиниць на рік

Детальний опис продукту


Тип лазера:Волоконно-лазерне джерелоОбласть різання:Діаметр 20-200мм
Режим охолодження:Водяне охолодженняЗастосування:Застосовуваний матеріал
Робоча напруга:380В / 50ГцСпосіб передачі:Шестірня та стійка
Лазерна потужність:1000 ВтМаксимальна завантаженість робочого столу:1000 кг
X / Y Axis Positio:0,05 / 1000ммКлас:Клас 4 лазерний

Особливості машини лазерного різання волокна металу


Високопотужна машина для лазерного різання з найвищою точністю в Китаї, вона може вирізати металеві двері з великими розмірами і чудово вирізати до 22 мм м'якої сталі, 12 мм нержавіючої сталі, 10 мм алюмінію, 5 мм латуні, 4 мм міді та 4 мм оцинковані сталеві листи.

Особливості машини

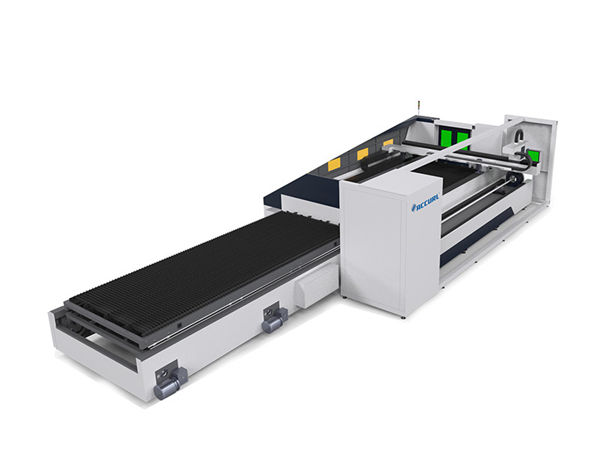

Модель RL-3015-800PT - це нова конструкція повністю закритої волоконної машини для лазерного різання з подвійним робочим столом із золотого лазера, і вона використовує сучасну вдосконалену систему різання, автофокусування.
Імпортний високоточний лазерний генератор волокон, забезпечує високу швидкість і високу точність.
Повна конструкція захисного корпусу забезпечує захист від невидимого лазерного випромінювання та механічного переміщення, закритих процесів, безпеку та екологію.
Робочий стіл з піддоном економить час годування.
Лоток у стилі шухляди дозволяє легко збирати та чистити обрізки та дрібні деталі.
Конструкція подвійного ведучого, висока амортизаційна ліжко, хороша жорсткість, висока швидкість і прискорення.
Провідний світовий волоконно-лазерний резонатор та електронні компоненти, що забезпечує найкращу стабільність машини.

Опис продукту


Лазерна потужність1000 Вт
Лазерне джерелоВсесвітньо відома Німеччина волоконно-лазерної технології
Тип лазераВолоконний лазер
Лазерні технологіїНімеччина технології
Робоча зона XYZ1500 * 3000 * 150 (мм)
Макс. Товщина різання1000 Вт (1-16 мм вуглецева сталь)
Макс. Швидкість різання0-20 метрів / хв (до матеріалів)
Довжина хвилі лазера1070 нм
Мінімальна ширина лінії≤0,1мм
Точність розташування≤ ± 0,05 мм
Точність повторного розташування± 0,02мм
Макс. швидкість переміщення100м / хв
Підтримуючий форматPLT, DXF, BMP, AI
Попит на електроенергію380В / 50Гц
Охолоджуючий спосібВодяне охолодження
Макс. Робочий стіл макс. навантаження1000 кгс
Спосіб передачіКульова гвинтова передача
Настільна системаЯпонський імпортний сервомотор і система водіння Panasonic
Метод фокусуванняНаступне та автоматичне налаштування фокусування
Метод контролюОфлайн-контроль руху
Програмне забезпечення для управлінняІдеальне лазерне професійне програмне забезпечення для лазерного різання

Переваги лазерної різальної машини


1) Відмінна якість променя: Менший діаметр фокусування та висока ефективність роботи, висока якість
2) Висока швидкість різання: швидкість різання більше 20 м / хв
3) Стабільний робочий режим: прийняття найкращих світових імпортних волоконних лазерів, стабільної роботи, ключових деталей може досягати 100 000 годин;
4) Висока ефективність для перетворення фотоелектриків: порівняйте з машиною для лазерного різання CO2, машина для різання волокон волокном має триразову ефективність перетворення фотоелектрика
5) Низька вартість та низьке обслуговування: Економте енергію та захистіть довкілля. Коефіцієнт перетворення фотоелектриків становить до 25-30%. Мале споживання електроенергії - це лише приблизно 20% -30% традиційної машини для лазерного різання CO2. Передача волоконної лінії не потребує світловідбиваючого об'єктива, крім економії витрат на обслуговування;
6) Легкі операції: передача волоконної лінії, відсутність налаштування оптичного шляху;
7) Супер гнучкі оптичні ефекти: Компактний дизайн, легкий до гнучких виробничих вимог.

Специфікація деталей для різання труб


Довжина різання6000мм
Діаметр20мм-200мм
Мінімум залишився матеріалу250мм
X вісь230мм
Вісь Y6500мм
Вісь Z175мм
Точність позиції0,05мм
Точність розміщення0,03мм
Максимальна швидкість переміщення для осі X40м / хв
Максимальна швидкість переміщення по осі Y500мм / с
Прискорення1 Г
Розмір (Д * Ш * В)12000 * 1800 * 2400мм
Вага3800кг

Перевага машини для лазерного різання металевих труб


1. Електродвигун в обертовому пристрої регулює швидкість вільно, Легка робота, низький шум, висока швидкість обертання, висока точність.
2. Пересічну лінію можна перерізати. Кращий вибір для трубної конструкції.
3. Імпортний пристрій високої точності передачі, який ідеально працює з сервосистемою, таким чином, він може забезпечити точність та ефективність різання.
4. Відмінна якість шляху: Менша лазерна крапка та висока ефективність роботи, висока якість.
5. Висока швидкість різання: швидкість різання в 2–3 рази, ніж однакова потужність машини для лазерного різання CO2.
6. Стабільний хід: прийняти найкращі світові імпортні волокна-лазери, стабільну продуктивність, ключові деталі можуть досягати 100 000 годин;
7. Висока ефективність для фотоелектричного перетворення: порівняйте з машиною для лазерного різання CO2, машина для різання волокон волокном має триразову ефективність перетворення фотоелектриків.
8. Низька вартість: заощадити енергію та захистити навколишнє середовище. Коефіцієнт перетворення фотоелектриків становить до 25-30%. Мале споживання електроенергії - це лише приблизно 20% -30% традиційної машини для лазерного різання CO2.
9. Низьке обслуговування: передача волоконної лінії не потребує відображення лінз, окрім витрат на обслуговування;
10. Легкі операції: передача волоконної лінії, відсутність налаштування оптичного шляху.

Застосовувані матеріали


В основному використовується для різання вуглецевої сталі, кремнієвої сталі, нержавіючої сталі, алюмінієвого сплаву, титанового сплаву, оцинкованого сталевого листа, маринованої дошки, алюмінієвої цинкової пластини, міді та багатьох видів металевих матеріалів, різання тощо.

Застосовувана галузь


Листовий метал, металовироби, посуд, електронні, автомобільні деталі, скло, реклама, ремесло, освітлення, прикраси, ювелірні вироби тощо
Застосовуваний матеріал:
Спеціально для вуглецевої сталі, нержавіючої сталі, оцинкованої сталі, сплавів, титану, алюмінію, латуні, міді та інших металевих листів.
