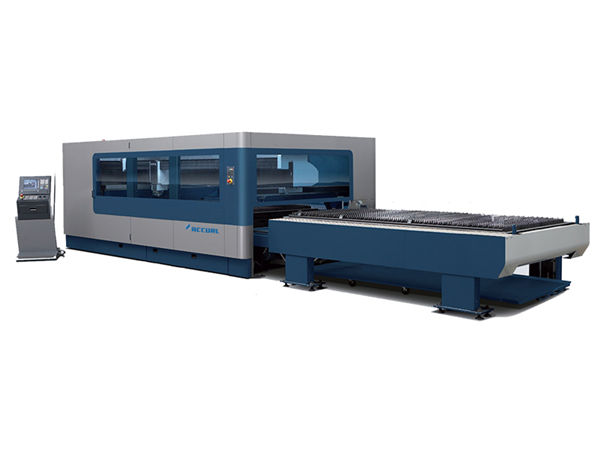

автоматична машина для лазерного різання з ЧПУ для волокон з ЧПУ

Деталі продукту

Сертифікація: CE, ISO 9000
Умови оплати та доставки:
Мінімальна кількість замовлень: 1 комплект
Ціна: Договірна
Деталі упаковки: дерев'яний пакет
Термін доставки: 15 - 30 робочих днів
Умови оплати: T / T, Western Union, MoneyGram
Можливість постачання: 1000 одиниць на місяць

Детальний опис продукту

Назва продукту:	Лазерна різання пластин та труб волоконно-лазерної різання	Тип лазера:	Волоконний лазер
Лазерна потужність:	800w / 1000w / 2000w / 4000w	Гарантія:	12 місяців
Післяпродажне обслуговування:	Служба інженерів за кордоном	Вага:	3000 кг
Програмне забезпечення для управління:	Cypcut	ЧПУ чи ні:	ТАК
Застосовуваний матеріал:	Металева трубка та металева пластина	Блок живлення:	AC380V ± 5% 50/60 Гц (3 фаза)

Опис продукції

Ми приймаємо найвишуканіший волоконний лазерний N-світло / IPG, поєднуючи саморобний верстат з ЧПУ з ЧПУ та зварювальний корпус високої міцності. Після високотемпературного відпалу та точної обробки великим фрезерним верстатом з ЧПУ він має хорошу жорсткість і стабільність з імпортованою високою точністю і високою швидкістю, лінійним направляючим приводом, швидкісним сервоприводом. Алюмінієвий промінь, вдосконалений процес термічної обробки, висока міцність, невелика вага , хороша жорсткість. Це в основному для різання труби під метал 20 мм з високою швидкістю та високою точністю. Волоконний лазер має низку переваг, таких як висока якість променя, висока яскравість, високі коефіцієнти перетворення, не потребує технічного обслуговування, стабільна і надійна робота з низькими витратами та невеликими розмірами тощо. Повітряне різання - це найсучасніший рівень лазерного різання , що особливо підходить для точного різання з нержавіючої сталі, вуглецевої сталі, сплаву, латуні, міді, титану та інших металевих матеріалів. Він широко використовується в металевих виробах, велосипеді, металевих меблях, фітнес-спорядженні, спортивному спорядженні, сільгосптехніці, виставковій полиці, пожежному контролі.

Особливості машини

1. Конструкція подвійних електричних патронів і подвійних серводвигунів, застосовується до різаної трубки як кругла, квадратна, прямокутна труба, овальна труба, I-балка тощо.
2. Пневматична опорна конструкція колеса, що забезпечує стійкість повороту під час різання.
3. Високопродуктивне джерело лазера та стабільна операційна система, які роблять найкращий ефект різання.
4. Машина володіє ідеальною системою охолодження, системою змащення та системою видалення пилу, щоб забезпечити її стабільну, ефективну та довговічну роботу.
5. Верстат можна використовувати для різання різноманітних металів з відмінною і стабільною якістю різання.
6. За допомогою спеціалізованого програмного забезпечення для автоматичного програмування CAD / CAM та програмного забезпечення для автоматичного введення можна максимально заощадити сировину.
7. Доступ до системи ЧПУ через інтерфейс Ethernet робить можливим спілкування та віддалений моніторинг у процесі лазерного різання.

Технічні параметри

Потужність волокна лазера: 800 Вт, 1000 Вт, 1500 Вт, 2000 Вт, 3000 Вт 4000 Вт (необов’язково)
Робочий розмір: 3000 * 1500мм
Точність позиціонування X і Y: + -0,05 мм
Режим передачі: імпорт Німеччини Атланта високоточної передачі та стійки з подвійною машиною для лазерного різання волоконної стійки

Лазерна потужність	800 Вт 1000 Вт 2000 Вт 3000 Вт
Лазерне джерело	IPG / N-LIGHT Maxphotonics волоконно-лазерний резонатор
Обробка труб / труб (Φ x L)	Φ = 20-300мм, L = 6м, 8м, 12м (Φ = 20-300мм для опції; L> 6м для варіанту)
Категорія Труби / Труби	Кругла, квадратна, прямокутна, овальна, талійна та ін
Швидкість обертання	120 оборотів / хвилину
Управління ЧПУ	Cypcut / Німеччина PA HI8000
Лазерна голова	Швейцарські Raytools
Блок живлення	AC380V ± 5% 50/60 Гц (3 фаза)
Загальна електроенергія	22 кВт
Точність позиції	± 0,03мм / м
Повторити точність позиції	± 0,02мм
Максимальна швидкість позиції	70м / хв
Прискорення	1г
Режим програмування креслення	Безпосередньо імпортують Solidworks, Pro / e, UG тощо
Вага машини	6,5-7,5T

Перевага машини для лазерного різання волокон

1. Відмінна якість шляху: Менша лазерна крапка та висока ефективність роботи, висока якість.
2. Висока швидкість різання: швидкість різання в 2–3 рази, ніж однакова потужність машини для лазерного різання CO2.
3. Стабільний робочий: прийняти провідні світові імпортні волокна-лазери, стабільну продуктивність, ключові деталі можуть досягати 100 000 годин;
4. Висока ефективність для фотоелектричного перетворення: порівняйте з машиною для лазерного різання СО2, машина для лазерного різання волокон має триразову ефективність перетворення фотоелектриків.
5. Низька вартість: заощадити енергію та захистити навколишнє середовище. Коефіцієнт перетворення фотоелектриків становить до 25-30%. Мале споживання електроенергії - це лише приблизно 20% -30% традиційної машини для лазерного різання CO2.
6. Низьке обслуговування: передача волоконної лінії не потребує відображення лінз, окрім економії витрат на обслуговування;
7. Легкі операції: передача волоконної лінії, відсутність налаштування оптичного шляху.

Деталі машини

Функції навантажувача з автоматичним набором труб
1.Автоматичний навантажувач для навантажувачів, що дозволяє економити робочу силу та час завантаження, досягти мети масового виробництва
2. Кругла труба, прямокутна труба та інші труби можуть бути повністю автоматизовані навантаження, без втручання людини.
3. Труба інших форм може бути напівавтоматичною подачею штучним шляхом.
4.Max завантажувальний комплект 800 * 800мм
5.Макс завантаження в комплекті Вага 2500кг
6.Стрічковий каркас для легкого зняття
7. Пучки труб піднімаються автоматично
8.Автоматичне розділення та автоматичне вирівнювання
9. Роботизована начинка руки та акуратне годування

Пристрій автоматичного збору:
1. Автоматичне піднімання опори, отримання трубки та брухту в кошик
2. Підтримка візуального масштабу може швидко регулювати діаметр опори відповідно до діаметру труби
3. Підйомний пристрій, що регулює візуальний масштаб, економить час подачі, забезпечує концентрацію, запобігає розгойдуванню труби

Піднімна система підтримки:
Розрізання труб різного діаметру за допомогою регульованої системи опори для швидкого та точного пошуку концентрації труби та кігтя, для досягнення швидкої подачі, догляду за цілями подачі, економії часу встановлення. Ви можете допомогти опорі патрона, зменшуючи розпашні труби.

Інтеграційне ліжко:
1. Як ціла плита, зварена ліжком, всією довжиною 8 метрів.
2.Інтеграційне ліжко може краще забезпечити концентрацію обладнання, вертикальність, точність установки швидкої та ефективної.
3. Вся конструкція є компактною точністю.

3D-інтерфейс користувача:
1. Інтуїтивний інтерфейс, краща сумісність із Solidworks, Pro / e, програмним забезпеченням UG, зручний та простий в експлуатації.
2. радикальний відхід від традиційного ЧПУ функціонування програмного коду в стилі складного методу роботи.
3. Зменшити потреби оператора.

Діагностична функція в Інтернеті:
CypTube отримав функцію зворотного зв'язку сервоприводу ріжучої головки, лазера та інших компонентів, доступний в Інтернеті для діагностики точки відмови.

Застосування продукту:
Застосування: Він може різати труби, трубопроводи та різні різання труб спеціальної форми.
Діаметр трубки: 20-200мм
Довжина різання: 6м / 4м тощо
Товщина різання джерелом волокна потужністю 500 Вт: 3 мм нержавіюча сталь, 6 мм вуглецева сталь, 2 мм мідь, 2 мм алюміній тощо, 2,5 мм оцинкована плита тощо.
