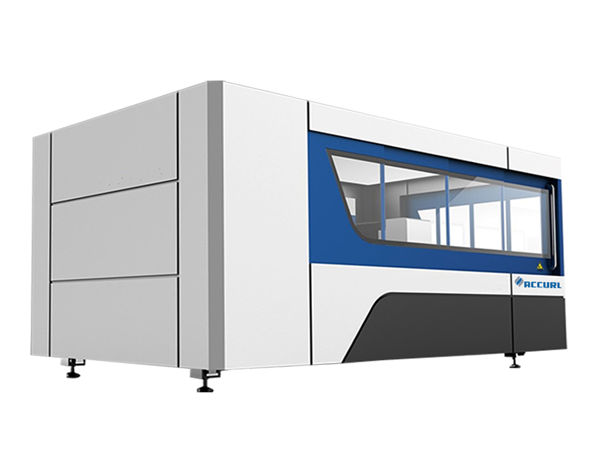

лазерна ріжуча машина cypcut 3d лазерною довжиною хвилі 1070 нм

лазерна ріжуча машина cypcut 3d лазерною довжиною хвилі 1070 нм

Деталі продукту

Сертифікація: CE
Умови оплати та доставки:
Мінімальна кількість замовлень: 1 комплект
Ціна: Договірна
Деталі упаковки: 1 * 20GP контейнер
Термін доставки: 30 днів для машини для лазерного різання металевих листів та труб
Умови оплати: L / C, D / A, T / T, D / P, Western Union, L / C
Можливість постачання: 50 наборів на місяць

Детальний опис продукту

Застосування ::Весь металевий матеріалТовщина різання:SS Upto 10мм, MS Upto 22см
Тип лазера ::ВолокнаЧПУ чи ні:Так
Режим охолодження ::Водяне охолодженняПрограмне забезпечення управління ::Cypcut
Підтримується графічний формат ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTМісце походження::Китай
Номер моделі::TY-3015DGПісляпродажне обслуговування:Інженери, доступні для обслуговування за кордоном
Точність, що повторюється:+ -0,03ммРобоча температура::0 ° C-45 ° C
Робоча вологість ::5%-95%Діапазон обробки:20-130ммx3000мм
Напруга::AC380V ± 10% 50 Гц (60 Гц)Область різання:3000 * 1500 мм стандарт, більший може бути налаштований

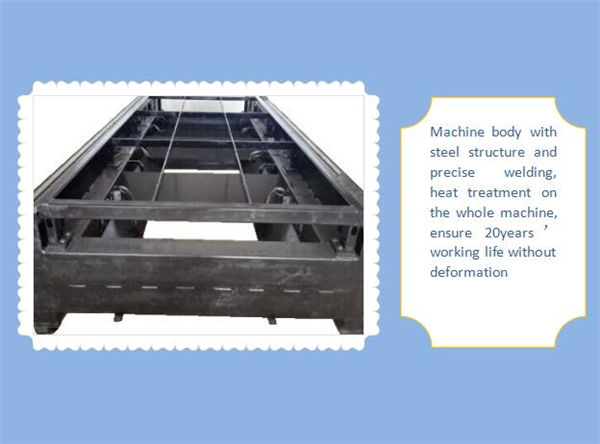

Корпус машини

1. Корпус нашої машини з сталевою конструкцією 8 мм, термічною обробкою 600,, точне зварювання, щоб забезпечити 20 років використання без деформацій.
2. Козирок із литтям із магнієвого сплаву, міцна стійкість без деформацій, швидкий рух.
3. Високоефективна система куріння зоні з обох боків корпусу машини, сильна сегментована пил та збір куріння, це зменшить шкоду працівнику.
4. Імпортний прецизійний фланцевий редуктор і сервомотор, швидка швидкість роботи.
5. 70 лопатей і 6 ковзань на машинному ложі, із закритими лезами для зменшення попередження машини, повзункові планки, що працюють з циліндрами, для легкого завантаження та завантаження аркушів.
6. Гнучка навантажувальна коробка може відкриватися спереду та з обох боків, що є зручним для робочого стану машини.

лазерна ріжуча машина cypcut 3d лазерною довжиною хвилі 1070 нм

Перевага волоконно-лазерної машини

1) Відмінна якість променя: Менший діаметр фокусування та висока ефективність роботи, висока якість.
2) Висока швидкість різання: швидкість різання більше 60 м / хв
3) Стабільний режим роботи: Прийняття кращих світових імпортних лазерних волокон, стабільна продуктивність, ключові деталі можуть
досягти 100 000 годин;
4) Висока ефективність для фотоелектричного перетворення: порівняйте з машиною для лазерного різання CO2,
машина для лазерного різання волокон має триразову ефективність фотоелектричного перетворення
5) Низька вартість та низьке обслуговування: Економте енергію та захистіть довкілля. Коефіцієнт перетворення фотоелектрика
становить до 25-30%. Низьке споживання електроенергії, це лише приблизно 20% -30% традиційного CO2-лазера
різальна машина. Передача волоконної лінії не потребує світловідбиваючого об'єктива, крім економії витрат на обслуговування;
6) Легкі операції: передача волоконної лінії, відсутність налаштування оптичного шляху;
7) Супер гнучкі оптичні ефекти: Компактний дизайн, легкий до гнучких виробничих вимог.

Специфікація

Носій лазерного джерелаВолокна
Діапазон різання (Д * Вт)3000 мм × 1500 мм
Хід осі Z250 мм
Макс. швидкість позиціонування120 м / хв
X, Y вісь Макс. прискорити швидкість1.0G
Охолоджуюча формаВодяне охолодження
Довжина хвилі лазера1070 нм


Вихідна потужність лазерного джерела



500 Вт / 1000 Вт / 1500 Вт / 2000 Вт

2500Вт / 3000Вт / 4000Вт

(Необов’язково)

Хв. ріжучий зазор≤ 0,1 мм
Точність позиціонування осей X, Y і Z± 0,03 мм
Повторна точність позиціонування осей X, Y і Z± 0,01 мм
Товщина різального матеріалу (за матеріалом)0,2 - 25 мм
Модель драйвераІмпортний сервомотор
Потреба в потужності380В, 50/60 Гц
Робоча температура0-45 ℃
Постійний робочий час24 години
Вага машиниБлизько 12000 кг
Загальний рівень захисту живленняIP54

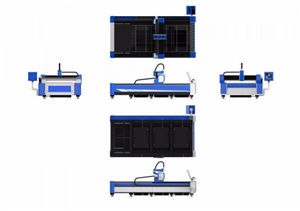

Детальні зображення

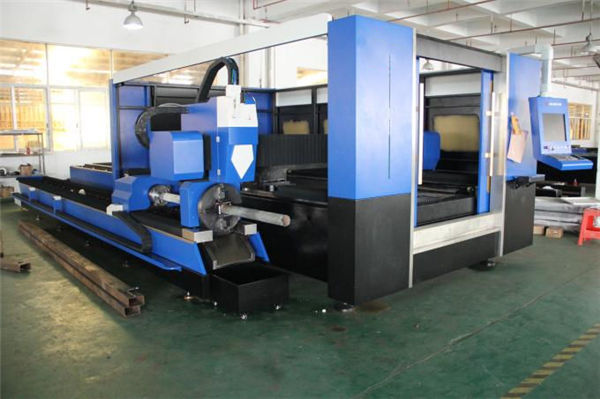

Ім'я: Корпус машини та аксесуари

a.600 ℃ термічна обробка, цілодобове охолодження в духовці, точна захист CO2, зварювання, щоб гарантувати 20 років використання без деформацій.
b.Синхронні осі X / Y / Z: вісь Z може працювати 150 мм, підходить для різання багатьох різновидів металевих листів.
c.Висока якість гарантує його довговічність та легше обслуговування.

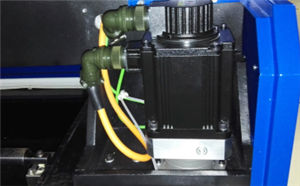

Ім'я:Сервомотор та драйвер змінного струму

Імпортний сервомотор (вісь Y, керований двома сервомоторами), а також складний планетарний редуктор забезпечує стабільний, точний та надійний привід.

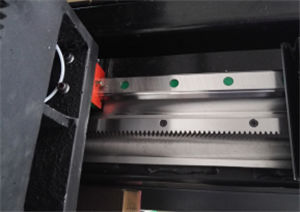

Ім'я:Точні лінійні напрямні

Вдосконалена система різання, лазерна потужність та сервопривод рухаються ідеально один до одного, імпортна система високої точності передач та редукторної системи, обмінний подвійний робочий стіл для забезпечення більшої швидкості та точності обробки ..

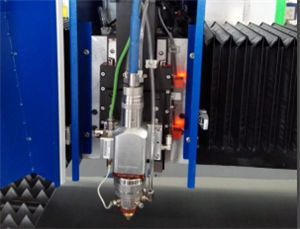

Ім'я:Різання голови

Безконтактна ріжуча головка має функцію автоматичного відстеження висоти та протидії зіткненням, що значно покращує швидкість різання, плавність та точність різання при однаковій вихідній потужності. Одним словом, ефективність різання може бути підвищена.

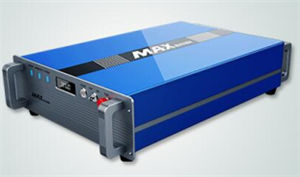

Ім'я:Лазерне джерело

швидка швидкість, висока точність лінії різання та гладка ріжуча кромка

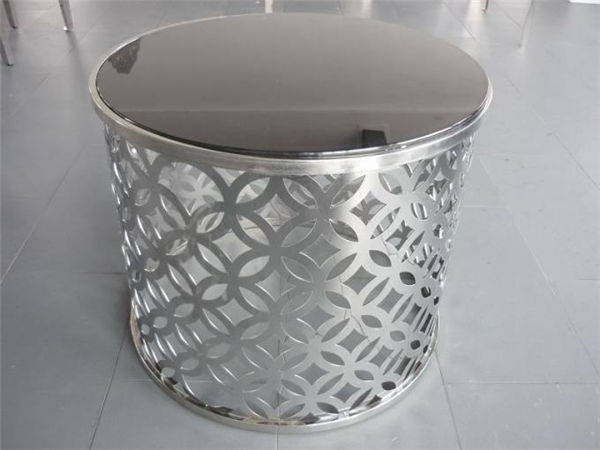

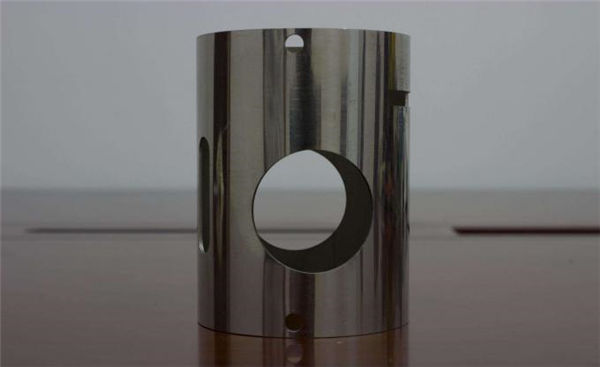

Різання зразків

Навчання

Після підписання контракту Ваша компанія може домовитись про те, щоб технолог прийшов на нашу фабрику, щоб засвоїти базові знання обладнання та експлуатаційних предметів, достатній час навчання приблизно 1-3 дні, зміст навчання такий:
а) загальне навчання з програмного забезпечення для малювання;
b) Процедури тренувань і вимикань машин;
в) значущість параметрів панелі управління та програмного забезпечення, встановлення діапазону параметрів;
г) основне очищення та обслуговування машини;
д) поширені проблеми з апаратним забезпеченням;
f) обережність роботи,

Гарантія

a) .1 рік для всієї машини для машини для лазерного різання труб з волокон. (Пошкодження від техногенних ушкоджень узгоджуються.).
б). Лазерне джерело 2 роки гарантії
в). Тривале обслуговування та запасні частини
г) .Безкоштовна підготовка оперативних працівників. (інженер може поїхати за кордон за домовленістю.)
