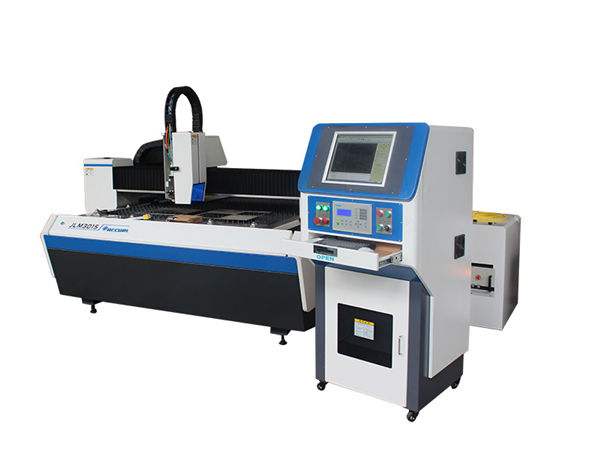

високоточні невеликі тонколистові машини для лазерного різання проти корозії

Деталі продукту

Сертифікація: ISO9001: 2008

Умови оплати та доставки:

Мінімальна кількість замовлення: 1 одиниця

Ціна: переговори

Деталі упаковки: Дерев'яний чохол

Термін доставки: 7-15 днів

Можливість постачання: 2000 одиниць на місяць

Детальний опис продукту

Назва продукту:	Верстат для лазерного різання металевого волокна високої точності	Лазерна потужність:	500 Вт / 800 Вт
Робоча зона:	500 * 500мм	Максимальна швидкість переміщення:	60м / хв
Точність позиціонування:	± 0,01-0,03	Попа Пове:	3 × 380 В ± 10% 220 В ± 10%
Пакет:	Дерев'яний ящик	Гарантія:	1 рік

Точна машина для лазерного різання розроблена та виготовлена компанією RISE LASER. Прийнятий за допомогою провідної лазерної технології для нанесення тонкого листового металу. Машина поєднується з мармуром та системою лазерного різання Cypcut. Завдяки інтегрованому проектуванню, подвійній лінійній системі руху лінійних двигунів, дружньому інтерфейсу та довгостроковій стабільній роботі.

* Структура безпеки
* Менше заняття, добре для невеликої майстерні.
* Легкий опертайон
* Провідна система різання кіпцюрів, проста у використанні.
* Антикорозійний знос
* Доступно безкоштовне обслуговування деталей трансмісії, різання корозійних матеріалів.
* Стійкий і довговічний
* Мармуровий верстат, менше спотворень, висока стійкість, антишоковий при високій швидкості роботи.
* Точність різання
* Найкраще різання походить із Швейцарської ріжучої головки RAYTOOLS
* Волоконні лазери
* Прийнятий з найвищими брендами волоконних лазерів Китаю, зроблених з хорошою якістю та стабільністю.
* Механізм точного руху
* Подвійна система лінійного руху двигуна може підвищити точність та ефективність різання.

^{Конфігурація}

^#	^Пункт	^{Специфікація}	^Бренд	^{Зауваження}
¹	^{Лазерне джерело}	^{800 Вт}	^{Максфотоніка}
²	^{лінійний мотор}		^Raytools
³	^{Оптична решітка}	^{роздільна здатність 0,5 мкм}	^{Іспанія}
⁴	^Водій		^{сервотронікс}
⁵	^{Група гвинтових модулів по осі Z}		^{Розширення можливостей}
⁶	^{Лазерна ріжуча головка}	^BT230	^Raytools
⁷	^{Прецизійна лінійна напрямна рейка}		^Хівін
⁸	^Мармур	^{18001350200}	^{Шаньдун}
⁹	^{Органний покрив}	^{Стандартний}	^Raytools
¹⁰	^{Обробний матеріал}	^{Стандартний}	^Raytools	^{авіаційний алюмінієвий сплав}

^{Параметр}

^Модель		⁵⁰⁵⁰
^{Робочий розмір}		^{500 × 500 (мм)}
^{Макс. Прискорення}		^1,2г
^{X ОСІБ}	^{Макс. Швидкість переміщення}	^{60м / хв}
	^{Маршрут}	^500мм
	^{Точність позиціонування}	^{± 0,01мм}
	^{Точність повторення}	^{± 0,004мм}
^{Y ОСІБ}	^{Макс. Швидкість переміщення}	^{60м / хв}
	^{Маршрут}	^500мм
	^{Точність позиціонування}	^{± 0,01мм}
	^{Точність повторення}	^{± 0,004мм}
^{Z AXIS}	^{Маршрут}	^100мм

^{Умови праці}

¹	^{Робоча температура}	^{-10 ℃ ～ 45 ℃}
²	^{Відносна вологість}	^{＜ 90% без конденсатора}
³	^{Навколишнє середовище}	^{Гарна вентиляція, відсутність вібрацій}
⁴	^{Блок живлення}	^{3 × 380 В ± 10% 220 В ± 10%}
⁵	^{Частота живлення}	^{50 Гц}

Машинна пропозиція

4.1 Стійка машин має мармурову структуру та систему лазерного різання з ЧПУ США. Завдяки інтегрованому проектуванню, через обробку фрезерних верстатів, щоб зробити рух точним. Лінійна система руху двигуна, дружній інтерфейс і довготривала стабільна робота.
Прийнята високоточна лінійна направляюча рейка THK Японії, що відрізняється високою точністю, низьким стиранням і легкою в монтажі або заміні.

4. 2 лазерна ріжуча головка
BT230 (Raytools, швейцарський бренд) лазерна ріжуча головка з системою автофокусування. Це може запобігти відходам матеріалів від різання спотворень. Захисне скло може зберігати та захищати низьку вартість важливих оптичних деталей всередині ріжучої головки. Система автоматичного фокусування підходить для обробки не плоских металевих листів. У поєднанні з високоякісними лазерами BT230 може широко застосовуватися в керамічній, медичній, напівпровідниковій та інших галузях промисловості.

^{колімація}	^100мм
^фокус	^125мм
^{оптична діафрагма}	^25мм
^{насадка (одномісна)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 мм}
^{лінзові матеріали}	^кварц
^{волоконна пробка}	^QBH
^{Допоміжний тиск}	^{Макс. 20бар}
^вага	^{~ 1,5 кг}

4. 3 Система управління

Використання професійних комп'ютерних комп'ютерних операцій, графічний інтерфейс, простий в експлуатації, професійне програмне забезпечення для управління різанням дозволяє вільно розробляти різноманітні графіки та тексту, обробляти в режимі реального часу, підтримувати CAD, CorelDraw та інше професійне програмне забезпечення для картографування.
. Високоякісна операція управління промисловим комп'ютером
. Високоефективна, легка в експлуатації система різання з ЧПУ
. Функція автоматичного відстеження осі Z
Система контролю різання з ЧПУ
Система управління різанням з ЧПУ - це використання високоефективної контрольної картки, заснованої на розробці Windows XP Professional, повністю стикування з системою управління ЧПУ, тому управління в режимі реального часу та програмне забезпечення між машинним та лазерним джерелом зручніше та швидше.

Основні особливості системи управління

Стабільна робота, хороша здатність проти перешкод
Швидка швидкість переміщення, плавний пуск і зупинка
Хороший ефект різання, швидка швидкість різання
Розширена ємність для великої обробки даних
Контроль виходу: підтримка уніфікованого режиму виводу об'єкта, підтримка будь-якої позиції для початку різання, у поєднанні з NC та графікою, два режими виведення, можуть бути змінені після параметрів зупинки.

Програмне забезпечення

l англійська версія доступна
l Збереження оброблених файлів як відновлених
l відображення робочого руху та різання
l Можу підтримувати DXF, міжнародні файли NC з кодом G.
l Розрахунок різання автоматично
l Відповідно до потреб обробки, він підтримує зміну початкового положення різання та напрямок обробки, тим часом, динаміка системи буде коригуватися для орієнтації на положення лінії чи виведення її з неї.
Оптимізуйте робочий час при імпорті файлів або ручному налаштуванні.
Часткові дані, імпортовані та застосовані з групи, доступні
Автоматичне програмне забезпечення для гніздування CAM
Висока реакція, висока швидкість вибірки, висока швидкість передачі, гарантують стабільність сервосистеми, через систему ключ може калібрувати роботу датчика.
Система CNC EtherCAT BUS (AheadTechs) може підтримувати гнучкість управління для більш комбінованого інтерфейсу. Підтримує різноманітні режими компенсації нахилу вала для забезпечення точності обробки.
Управління статистикою обробки деталей та кількістю продукції.

^{Параметр "Теорія різання"}

^{Потужність (Вт)}	^{Матеріал}	^{Товщина (мм)}	^{Швидкість різання (м / хв)}	^Газ
⁸⁰⁰	^{Нержавіюча сталь}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{Вуглецева сталь}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
