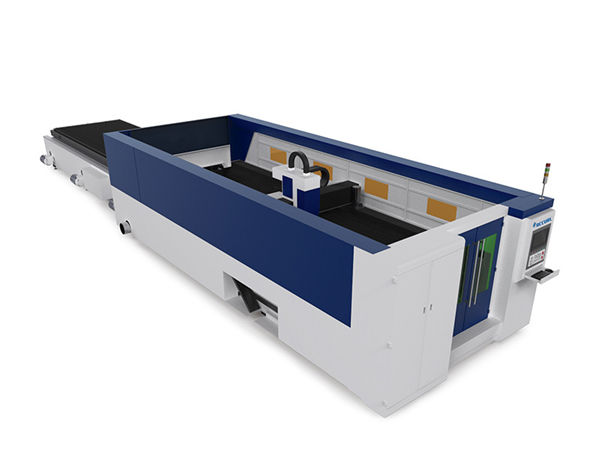

3мм обладнання для різання металу з нержавіючої сталі / ss машина для лазерного різання

3мм обладнання для різання металу з нержавіючої сталі / ss машина для лазерного різання

Деталі продукту


Сертифікація: CE
Умови оплати та доставки:
Мінімальна кількість замовлень: 1 комплект
Ціна: Договірна
Деталі упаковки: 1 * 20GP контейнер
Термін доставки: 30 днів
Умови оплати: L / C, D / A, T / T, D / P, Western Union, L / C
Можливість постачання: 50 наборів на місяць

Детальний опис продукту


Назва продукту:Обладнання для різання металу з нержавіючої сталі 3 мм / машина лазерного різання SsТовщина різання:SS Upto 10мм, MS Upto 22см
ЧПУ чи ні:ТакРежим охолодження ::Водяне охолодження
Програмне забезпечення управління ::CypcutПідтримується графічний формат ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Напруга::AC380V ± 10% 50 Гц (60 Гц)Область різання:3000 * 1500 мм стандарт, більший може бути налаштований

Опис продукту


Машина лазерного різання волокна застосовується для різання всіх металів, особливо підходить для нержавіючої сталі, вуглецевої сталі, оцинкованої плити тощо.
Широко застосовується у виробах з листового металу, сталевих конструкціях, точних машинах, автозапчастинах, окулярах, ювелірних виробах,
вивіска, реклама, ремесла, електроніка, іграшки, упаковка та інші галузі

Прикладні матеріали


Нержавіюча сталь, вуглецева сталь, легована сталь, кремнієва сталь, пружинна сталь, гальванізована плита, мариновані плити, латунна плита, мідна плита, алюмінієва плити та ін

Основні особливості машини для лазерного різання волокон


Корпус машини:
1. Корпус машини Taiyi зі сталевою конструкцією 8 мм, термічною обробкою 600,, точне зварювання, щоб забезпечити 20 років використання без деформацій.

2. Козирок із литтям із магнієвого сплаву, міцна стійкість без деформацій, швидкий рух.

3. Високоефективна система куріння зоні з обох боків корпусу машини, сильна сегментована пил та збір куріння, це зменшить шкоду працівнику.

4. Імпортний прецизійний фланцевий редуктор і сервомотор, швидка швидкість роботи.

5. 70 лопатей і 6 ковзань на машинному ложі, із закритими лезами для зменшення попередження машини, повзункові планки, що працюють з циліндрами, для легкого завантаження та завантаження аркушів.

6. Гнучка навантажувальна коробка може відкриватися спереду та з обох боків, що є зручним для робочого стану машини.

Специфікація


Лазерне джерелоIPG / Raycus / Nlight
Корпус машиникозлова структура
Робоча подорожЦифровий контрольний столик з високою точністю з кульовим гвинтом з пристроєм подачі
Максимальна швидкість бігу80м / хв
Точність розташування X / Y0,03мм / м
Блок живлення380В 50Гц / 60Гц
X / Y повторна точність розташування± 0,03мм
Робоча температура0 ° C-45 ° C
Максимальне прискорення1.0G
Валова потужність машини<16КВА
Прикладні матеріалиТонка м'яка сталь, нержавіюча сталь та інші види металевих листів
Площа різання3000мм * 1500мм / 4000мм * 2000мм / 6000мм * 2000мм
Загальна вага4500KGS

Різання довідкової таблиці


Лазерна потужністьМаксимальна товщина різання
Вуглецева сталь (мм)Нержавіюча сталь (мм)Алюміній (мм)Латунь

(мм)

800 Вт8311
1000 Вт12422.5
1500 Вт14543
2000Вт16654
3000 Вт221068
Наведений параметр лише для довідки

Детальні зображення


Ім'я:Корпус машини та аксесуари.600 ℃ термічна обробка, цілодобове охолодження в духовці, точне зварювання із захистом CO2, щоб забезпечити 20 років використання без деформацій.
b.Синхронні осі X / Y / Z: вісь Z може працювати 150 мм, підходить для різання багатьох різновидів металевих листів.
c.Висока якість гарантує його довговічність та легше обслуговування.
Ім'я:Сервомотор змінного струму та драйвер змінного струму Імпортний сервомотор (вісь Y приводиться в рух двома сервомоторами), а також складний планетарний редуктор забезпечує стабільний, точний і надійний привід.
Ім'я:Прецизійні лінійні направляючі: вдосконалена система різання, потужність лазера та рух сервоприводу ідеально підходять один одному, імпортовані системи високоточної передачі та системи приводу стійок, обмінний подвійний робочий стіл для забезпечення більшої швидкості обробки та точності ..
Ім'я:Ріжуча головка Безконтактна ріжуча головка має функцію автоматичного відстеження висоти та протидії зіткненням, що значно покращує швидкість різання, плавність та точність різання при однаковій вихідній потужності. Одним словом, ефективність різання може бути підвищена.
Ім'я:Швидкість лазерного джерела, висока точність лінії різання та гладка ріжуча кромка

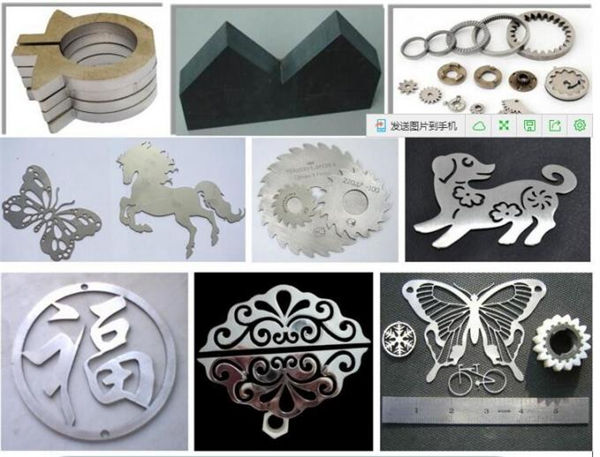

Різання зразків


Навчання


Після підписання контракту Ваша компанія може домовитись про те, щоб технолог прийшов на нашу фабрику, щоб засвоїти базові знання обладнання та експлуатаційних предметів, достатній час навчання приблизно 1-3 дні, зміст навчання такий:
а) загальне навчання з програмного забезпечення для малювання;
b) Процедури тренувань і вимикань машин;
в) значущість параметрів панелі управління та програмного забезпечення, встановлення діапазону параметрів;
г) основне очищення та обслуговування машини;
д) поширені проблеми з апаратним забезпеченням;
f) обережність роботи,

Гарантія


а) .1 рік на всю машину для волоконно-лазерного різання. (Пошкодження від техногенних ушкоджень узгоджуються.).
б). Лазерне джерело 2 роки гарантії
в). Тривале обслуговування та запасні частини
г) .Безкоштовна підготовка оперативних працівників. (інженер може поїхати за кордон за домовленістю.)
