cnc волокно лазерне різання машина з нержавіючої сталі листовий різак з обмінним столом

cnc волокно лазерне різання машина з нержавіючої сталі листовий різак з обмінним столом

Деталі продукту

Сертифікація: CE
Умови оплати та доставки:
Мінімальна кількість замовлень: 1 комплект
Ціна: Договірна
Деталі упаковки: 1 * 40GP контейнер
Термін доставки: 30 днів
Умови оплати: L / C, D / A, T / T, D / P, Western Union

Детальний опис продукту

Застосування ::Весь металевий матеріалТовщина різання:SS Upto 10мм, MS Upto 22см
Тип лазера ::ВолокнаЧПУ чи ні:Так
Режим охолодження ::Водяне охолодженняПрограмне забезпечення управління ::Cypcut
Підтримується графічний формат ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTМісце походження::Китай
Номер моделі::TY-6020JBПісляпродажне обслуговування:Інженери, доступні для обслуговування за кордоном
Точність, що повторюється:+ -0,03ммРобоча температура::0 ° C-45 ° C
Робоча вологість ::5%-95%Лазерне джерело:Китайський або імпортний
Напруга::AC380V ± 10% 50 Гц (60 Гц)Область різання:6000х2000мм



Опис продукту

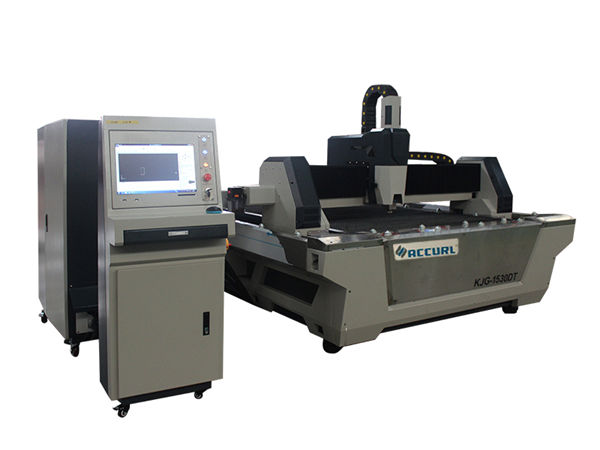

Машина лазерного різання волокон серії JB з повною захисною кришкою
Особливо підходить для нержавіючої сталі, вуглецевої сталі, оцинкованої плити тощо.
Широко застосовується у виробах з листового металу, сталевих конструкціях, точних машинах, автозапчастинах, окулярах, ювелірних виробах,
вивіска, реклама, ремесла, електроніка, іграшки, упаковка та інші галузі

Основні особливості машини для лазерного різання волокон

Корпус машини:
1. Корпус машини Taiyi зі сталевою конструкцією 8 мм, термічною обробкою 600,, точне зварювання, щоб забезпечити 20 років використання без деформацій.
2. Козирок із литтям із магнієвого сплаву, міцна стійкість без деформацій, швидкий рух.
3. Високоефективна система куріння зоні з обох боків корпусу машини, сильна сегментована пил та збір куріння, це зменшить шкоду працівнику.
4. Імпортний прецизійний фланцевий редуктор і сервомотор, швидка швидкість роботи.
5. 70 лопатей і 6 ковзань на машинному ложі, із закритими лезами для зменшення попередження машини, повзункові планки, що працюють з циліндрами, для легкого завантаження та завантаження аркушів.
6. Гнучка навантажувальна коробка може відкриватися спереду та з обох боків, що є зручним для робочого стану машини.

Специфікація

Носій лазерного джерелаВолокна
Діапазон різання (Д * Вт)6000 мм × 2000 мм
Хід осі Z250 мм
Макс. швидкість позиціонування120 м / хв
X, Y вісь Макс. прискорити швидкість1.0G
Охолоджуюча формаВодяне охолодження
Довжина хвилі лазера1070 нм


Вихідна потужність лазерного джерела



1000 Вт / 1500 Вт / 2000 Вт

2500Вт / 3000Вт / 4000Вт

(Необов’язково)

Хв. ріжучий зазор≤ 0,1 мм
Точність позиціонування осей X, Y і Z± 0,03 мм
Повторна точність позиціонування осей X, Y і Z± 0,01 мм
Товщина різального матеріалу (за матеріалом)0,2 - 25 мм
Модель драйвераІмпортний сервомотор
Потреба в потужності380В, 50/60 Гц
Робоча температура0-45 ℃
Постійний робочий час24 години
Вага машиниБлизько 12000 кг
Загальний рівень захисту живленняIP54

Довідкова таблиця товщини різання

Лазерна потужністьМаксимальна товщина різання
Вуглецева сталь (мм)Нержавіюча сталь (мм)Алюміній (мм)Латунь

(мм)

800 Вт8311
1000 Вт12422.5
1500 Вт14543
2000Вт16654
3000 Вт221068
Наведений параметр лише для довідки

Прикладні матеріали

Нержавіюча сталь, вуглецева сталь, легована сталь, кремнієва сталь, пружинна сталь, гальванізована плита, мариновані плити, латунна плита, мідна плита, алюмінієва плити та ін
Переваги машини для лазерного різання волокон
1. Порівняйте з традиційним лазером, волоконний лазер є більш захисним середовищем
2. Набагато менше енергоспоживання: ефективність фотоелектричного перетворення волоконного лазера в 15 разів вище, ніж у традиційного лазера.
3. Вища якість лазерної плями: одномодульне джерело лазера
4. Менший витрата: Запчастини мають лише захисну лінзу та насадку. Споживання електроенергії від 6 кВт до 16 кВт з різною потужністю лазера.
5. Висока автоматизація: приймає цифрове управління, ми можемо імпортувати файли з AUTO CAD безпосередньо в програмне забезпечення для різання. Будь-які артефакти можна вирізати, крім того, є функція інтелектуального набору, таким чином, можна економити витрати сировини в найбільшій мірі.
6. Висока ефективність різання: Завдяки передавальним властивостям лазера, машина для лазерного різання обладнала безліччю наборів робочого столу з ЧПУ для здійснення цифрового управління. Вам потрібно лише змінити програму ЧПУ для вирізання різної форми, а також для двовимірного різання та тривимірного різання.

Детальні зображення

Ім'я:Корпус машини та аксесуари.600 ℃ термічна обробка, цілодобове охолодження в духовці, точне зварювання із захистом CO2, щоб забезпечити 20 років використання без деформацій.
b.Синхронні осі X / Y / Z: вісь Z може працювати 150 мм, підходить для різання багатьох різновидів металевих листів.
c.Висока якість гарантує його довговічність та легше обслуговування.
Ім'я:Сервомотор змінного струму та драйвер змінного струму Імпортний сервомотор (вісь Y приводиться в рух двома сервомоторами), а також складний планетарний редуктор забезпечує стабільний, точний і надійний привід.
Ім'я:Прецизійні лінійні направляючі: вдосконалена система різання, потужність лазера та рух сервоприводу ідеально підходять один одному, імпортовані системи високоточної передачі та системи приводу стійок, обмінний подвійний робочий стіл для забезпечення більшої швидкості обробки та точності ..
Ім'я:Ріжуча головка Безконтактна ріжуча головка має функцію автоматичного відстеження висоти та протидії зіткненням, що значно покращує швидкість різання, плавність та точність різання при однаковій вихідній потужності. Одним словом, ефективність різання може бути підвищена.
Ім'я:Швидкість лазерного джерела, висока точність лінії різання та гладка ріжуча кромка

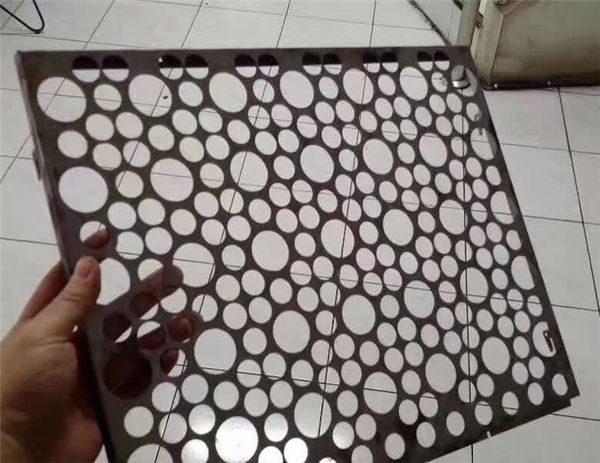

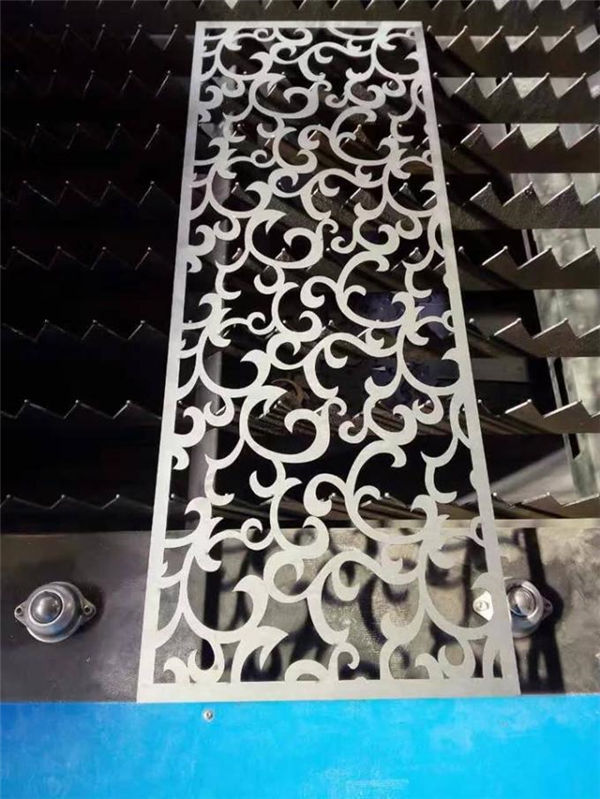

Різання зразків

Навчання

Післяпродажне обслуговування, від навчання до встановлення машини (3 способи):
1. Навчання відео та посібника користувача англійською мовою, яке пропонується для встановлення, експлуатації, обслуговування та усунення несправностей, а також технічне керівництво, яке пропонується електронною поштою, факсом, телефоном / WhatsApp / Skype // тощо, коли ви зустрічаєтесь деякі проблеми встановлення, використання або налаштування.
2.Ваша компанія може домовитись про те, щоб технолог прийшов на нашу фабрику, щоб засвоїти основні знання обладнання та експлуатаційних предметів, достатній час навчання приблизно 3-5 днів, зміст навчання такий:
а) загальне навчання з програмного забезпечення для малювання;
b) Процедури тренувань і вимикань машин;
в) Значення параметрів панелі управління та програмного забезпечення, встановлення діапазону параметрів
г) основне очищення та обслуговування машини;
д) поширені проблеми з апаратним забезпеченням;
f) обережність роботи.
3. Служба навчання навчань від дверей до дверей. віза, витрати на проїзд та проживання будуть за рахунок клієнта. Краще організувати перекладача для обох наших інженерів протягом навчального періоду. Час тренувань: 3-5днів.

Гарантія

а) .1Рок для всієї машини (Пошкодження, спричинені техногенними технологіями.).
б). Лазерне джерело 2 роки гарантії
в). Тривале обслуговування та запасні частини
г) .Безкоштовна підготовка оперативних працівників. (інженер може поїхати за кордон за домовленістю.)
