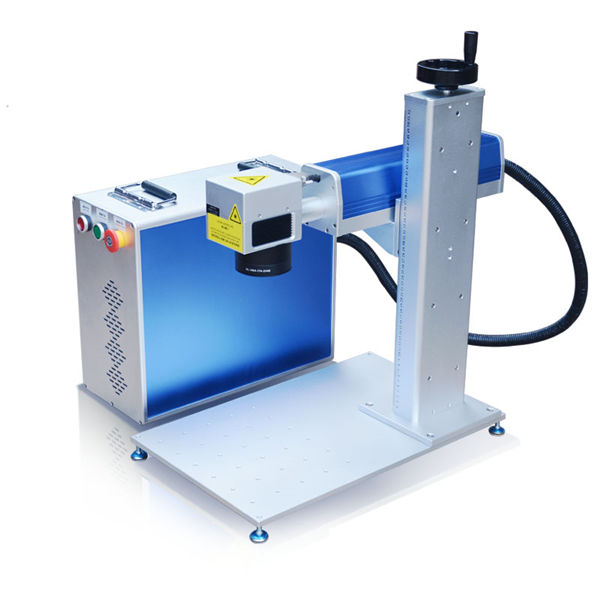

волокниста лазерна гравірувальна машина 10 метрова конструкція кузова машини

Деталі продукту

Сертифікація: CE
Умови оплати та доставки:
Мінімальна кількість замовлень: 1 комплект
Ціна: Договірна
Деталі упаковки: 1 * 40GP контейнер
Термін доставки: 30 днів
Умови оплати: L / C, D / A, T / T, D / P, Western Union

Детальний опис продукту

Застосування:	Весь металевий матеріал	Товщина різання:	До 1мм SS
Тип лазера:	Імпортний оригінальний волоконний лазер	Максимальна товщина різання:	20мм / CS; 10мм / сс
Мінімальна ширина лінії:	0,1мм	Програмне забезпечення для управління:	Cypcut
Підтримується графічний формат:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Бренд:
Точність повторення:	+/- 0,03мм	Робоча температура:	0 ° C-45 ° C
Режим охолодження:	Водяне охолодження	Лазерне джерело:	IPG / Nlight / Raycus / Макс
Напруга:	AC380V ± 10% 50 Гц (60 Гц)	Область різання:	3000x1500мм

Застосування

Застосовується для стандартної смуги з нержавіючої сталі товщиною від 0,2 до 14 мм

Товар

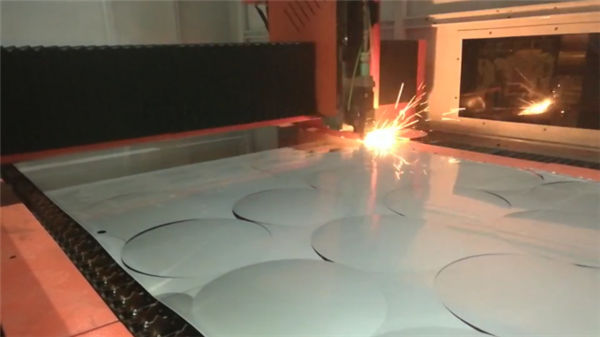

Виріжте круглий круг 100-800мм

Конфіграція проекту

код	Пункт
1	Система утилізації брухту
2	Механічна рука
3	Лазерна різальна машина
4	Центральна електрична шафа управління
5	Охолоджувальна система
6	Годівниця

Спеціалізація лазерної машини

Носій лазерного джерела	Волокна
Діапазон різання (Д * Вт)	10000 мм × 15000 мм
Хід осі Z	250 мм
Макс. швидкість позиціонування	120 м / хв
X, Y вісь Макс. прискорити швидкість	1.0G
Охолоджуюча форма	Водяне охолодження
Довжина хвилі лазера	1070 нм
Вихідна потужність лазерного джерела	500 Вт / 1000 Вт / 1500 Вт / 2000 Вт 2500Вт / 3000Вт / 4000Вт (Необов’язково)
Хв. ріжучий зазор	≤ 0,1 мм
Точність позиціонування осей X, Y і Z	± 0,03 мм
Повторна точність позиціонування осей X, Y і Z	± 0,01 мм
Товщина різального матеріалу (за матеріалом)	0,2 - 25 мм
Модель драйвера	Імпортний сервомотор
Потреба в потужності	380В, 50/60 Гц
Робоча температура	0-45 ℃
Постійний робочий час	24 години
Вага машини	Близько 12000 кг
Загальний рівень захисту живлення	IP54

Параметр верстата для лазерного різання

Токарний шар виготовлений із загальної зварювальної конструкції, після відпалу після зняття напруги були груба обробка та вторинна вібраційна старіння обробки металевої обробки, краще вирішували напругу за рахунок зварювання, тим самим значно покращуючи стійкість верстата.X, Y, Вісь Z приймає японський сервомотор, оснащений редуктором шліфувальної передачі з високою точністю і стійкою жорсткості, лінійна напрямна з високою точністю, наприклад ефективний механізм передачі, ефективно гарантує точність передачі; пристрій, відхід автомобіля в нижній частині ділянки різання, механічний рух різання, підтримка дуги, що погано працює, не потрібно повертатися до початкового місця після одноразового прорізування, таким чином заощаджуючи багато часу, швидкість різання значно покращилася. За розрахунком можна покращити ефективність більш ніж 15% різання за допомогою цього покращення.

Переміщення керування рухом ріжучого ліжка ланцюгом, що приводиться в рух із сервоприводом, поверхня ліжка складається з мідного та алюмінієвого ковпачка циліндра, мідний ковпак може ефективно зменшити подряпину, зменшити витрати на заміну.

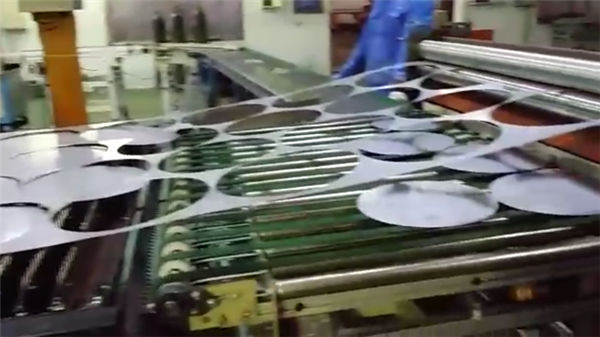

Збір, розмотування, випрямлення, подача параметрів пристрою

Код	Продуктивність	Параметр	Зауваження
1	максимальна вага завантаження котушки	10T (макс.)
2	Ширина котушки	200мм ～ 1300мм
3	Товщина котушки	0,3мм ～ 1,5мм
4	внутрішній діаметр рулону матеріалу	Ø460-530мм
5	зовнішній діаметр рулону матеріалу	Ø1300 мм (макс.)
6	швидкість виробництва лінії	20м / хв
7	режим завантаження	вантажна машина
8	Метод натягу	гідравлічне здуття
9	метод гальмування	Пневматичне дискове гальмо
10	Контроль годування	електрична індукція
11	розмотати	регулювання частоти
12	Перевізник; Матеріал з кофретом	автоматичний
13	натискаючий пристрій	Автоматичний
14	Плоский валик	вгору 11 вниз 12
15	прищипувати рулон	1 комплект
16	годівниця	щипковий валик
17	Водій подачі	серводвигун

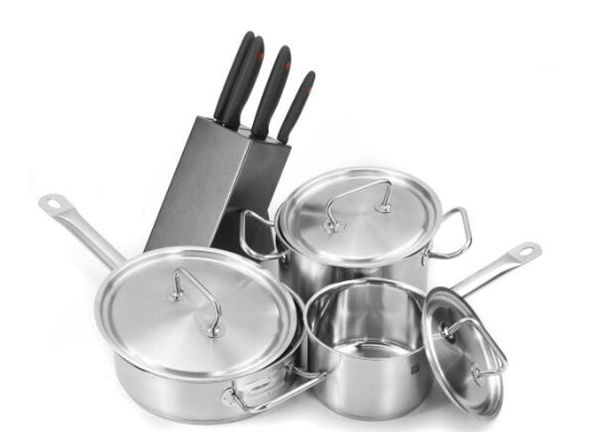

Розрізи зразків: (додані фотографії для довідки; зв'яжіться з нами для отримання детального відео)

Різання зразків

Попередній продаж

1. Безкоштовне різання зразків,
Для безкоштовного різання / тестування зразків, будь ласка, надішліть нам свій файл CAD, ми зробимо тут різання та зробимо відео, щоб показати вам різання, або надішлемо зразок для перевірки якості різання.
2. Індивідуальний дизайн машини
Відповідно до заявки замовника, ми можемо переглядати нашу машину відповідно до зручності замовника та високої ефективності виробництва.

Сервіс після продажу

A. Машині буде надано навчальне відео та посібник користувача англійською мовою щодо встановлення, експлуатації, обслуговування та усунення несправностей, а також надається технічне керівництво електронною поштою, факсом, телефоном, скайпом….
B. Ми пропонуємо техніку на сайті замовника для встановлення та навчання, замовник покриває візу, квиток, місцеві витрати на проживання.
C. Клієнт може прийти на нашу фабрику для навчання. Ми запропонуємо навчання встановленню, експлуатації, усуненню несправностей на машині та технічному обслуговуванню.
Під час навчання в нашій майстерні ми пропонуємо безкоштовне навчання та вартість життя на 7 днів, обмежте 2 людини.

Гарантія

а) .1Рок для всієї машини (Пошкодження, спричинені техногенними технологіями.).
б). Лазерне джерело 2 роки гарантії
в). Тривале обслуговування та запасні частини
г) .Безкоштовна підготовка оперативних працівників. (інженер може поїхати за кордон за домовленістю.)

FAQ

Q1: Як я можу отримати найкращу машину для мене?
Ви можете сказати нам свій робочий матеріал, детальну роботу за малюнком або vedio, щоб ми могли оцінити, може наша машина відповідати вашим потребам чи ні. Тоді ми можемо дати вам найкращу модель залежить від нашого досвіду.

Q2: Це перший раз, коли я використовую такий тип машини, чи легко це керувати?
Ми надішлемо вам посібник та посібник vedio англійською мовою, він може навчити вас працювати з машиною. Якщо ви все ще не можете навчитися ним користуватися, ми можемо вам допомогти, використовуючи онлайн-довідкове програмне забезпечення "Teamviewer". Або ми можемо поговорити по телефону, електронною поштою або іншими способами контакту.

Q3: Якщо машина має проблеми на моєму місці, як я можу це зробити?
Ми можемо надіслати вам безкоштовні запчастини до гарантійного періоду, якщо машини мають якісь проблеми при "нормальному використанні".

Q4: Ви упорядковуєте відправлення для машин?
Так, шановні шановні клієнти, за FOB або CIF ціну ми організуємо доставку для вас. За ціною EXW клієнтам необхідно оформити відвантаження самостійно або їх агентами.
