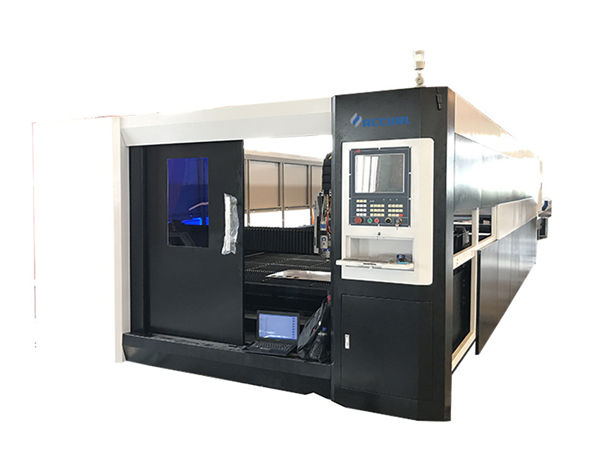

Двомісний привідний пристрій для лазерного різання металевого різання з волокнистою сіткою 3000 Вт

Двомісний привідний пристрій для лазерного різання металевого різання з волокнистою сіткою 3000 Вт

Деталі продукту


Сертифікація: CE
Умови оплати та доставки:
Мінімальна кількість замовлень: 1 комплект
Ціна: Договірна
Деталі упаковки: 1 * 40GP контейнер
Термін доставки: 30 днів
Умови оплати: L / C, D / A, T / T, D / P, Western Union

Детальний опис продукту


Застосування ::Весь металевий матеріалТовщина різання:SS Upto 12мм, MS Upto 22см
Тип лазера ::ВолокнаЧастота пульсу:1-2000 Гц
Система позиціонування:Червоне світлоПрограмне забезпечення управління ::Cypcut
Підтримується графічний формат ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTМісце походження::Китай
Номер моделі::TY-DD3015Післяпродажне обслуговування:Інженери, доступні для обслуговування за кордоном
Точність, що повторюється:+ -0,03ммРобоча температура::0 ° C-45 ° C
Робоча вологість ::5%-95%Лазерне джерело:Китайський або імпортний
Напруга::AC380V ± 10% 50 Гц (60 Гц)Область різання:3000x1500мм

Перевага волоконно-лазерної машини


1. Відмінна якість світла
2. Висока швидкість різання: дворазова машина за допомогою лазерного різання co2 з однаковою потужністю.
3. Дуже висока стабільність та ефективність перетворення фотоелектриків
4. Дуже низька вартість витрат та обслуговування
5. Зручне обслуговування та обслуговування виробу
6. Дуже сильні м'які оптичні ефекти: компактний об'єм і структура
7. Підвісна конструкція подвійного приводу, високе затухання ліжка верстата, добре жорстке,
8. Ця модель приймає імпортний драйвер змінного струму змінного струму та імпортну систему передачі; рухома структура верстата приймає імпортну передачу редуктора та рейки, лінійну напрямну доріжку для наведення, забезпечуючи високу швидкість, високу точність та високу надійність обладнання.
9. Стійка і направляючі мають повністю закритий захисний пристрій, який запобігає руху без тертя та забрудненню пилом, збільшує термін експлуатації деталей передачі та забезпечує точність руху верстата.
10. Професійна машина для лазерного різання, система керування з ЧПУ, робота з комп'ютером, може забезпечити якість різання та зручніше для різання.
11. Конфігурація автоматичного конфігураційного столу, що скорочує час очікування та ефективно підвищує ефективність роботи більш ніж на 30%.
12. Повністю закрита захисна кришка з використанням безпеки. (Прикладена модель)

Основні особливості машини для лазерного різання волокон


Корпус машини:
1. Корпус машини Taiyi зі сталевою конструкцією 8 мм, термічною обробкою 600,, точне зварювання, щоб забезпечити 20 років використання без деформацій.
2. Козирок із литтям із магнієвого сплаву, міцна стійкість без деформацій, швидкий рух.
3. Високоефективна система куріння зоні з обох боків корпусу машини, сильна сегментована пил та збір куріння, це зменшить шкоду працівнику.
4. Імпортний прецизійний фланцевий редуктор і сервомотор, швидка швидкість роботи.
5. 70 лопатей і 6 ковзань на машинному ложі, із закритими лезами для зменшення попередження машини, повзункові планки, що працюють з циліндрами, для легкого завантаження та завантаження аркушів.
6. Гнучка навантажувальна коробка може відкриватися спереду та з обох боків, що є зручним для робочого стану машини.

Специфікація


Носій лазерного джерелаВолокна
Діапазон різання (Д * Вт)3000 мм × 15000 мм
Хід осі Z250 мм
Макс. швидкість позиціонування120 м / хв
X, Y вісь Макс. прискорити швидкість1.0G
Охолоджуюча формаВодяне охолодження
Довжина хвилі лазера1070 нм


Вихідна потужність лазерного джерела



500 Вт / 1000 Вт / 1500 Вт / 2000 Вт

2500Вт / 3000Вт / 4000Вт

(Необов’язково)

Хв. ріжучий зазор≤ 0,1 мм
Точність позиціонування осей X, Y і Z± 0,03 мм
Повторна точність позиціонування осей X, Y і Z± 0,01 мм
Товщина різального матеріалу (за матеріалом)0,2 - 25 мм
Модель драйвераІмпортний сервомотор
Потреба в потужності380В, 50/60 Гц
Робоча температура0-45 ℃
Постійний робочий час24 години
Вага машиниБлизько 12000 кг
Загальний рівень захисту живленняIP54

Довідкова таблиця товщини різання


Лазерна потужністьМаксимальна товщина різання
Вуглецева сталь (мм)Нержавіюча сталь (мм)Алюміній (мм)Латунь

(мм)

700 Вт8311
1000 Вт12422.5
1500 Вт14543
2000Вт16654
3000 Вт221068
Наведений параметр лише для довідки

Прикладні матеріали


kitchen ware, chassis and cabinet,metal pipe,lamp&lanterns,metal ware,hardware,precision machinery,auto parts,elevator,nameplate,advertisement,electronics,toys and other industries.

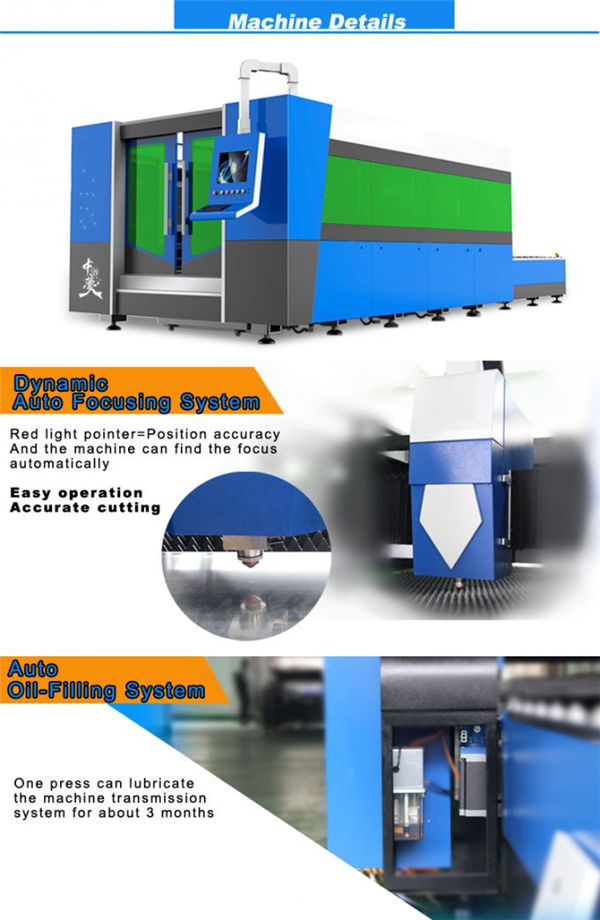

Детальні зображення


Ім'я: Корпус машини та аксесуари.600 ℃ термічна обробка, 24 години охолодження в духовці, точне зварювання із захистом CO2, щоб забезпечити 20 років використання без деформацій.
b.Синхронні осі X / Y / Z: вісь Z може працювати 150 мм, підходить для різання багатьох різновидів металевих листів.
c.Висока якість гарантує його довговічність та легше обслуговування.
Ім'я:Сервомотор змінного струму та драйвер змінного струму Імпортний сервомотор (вісь Y приводиться в рух двома сервомоторами), а також складний планетарний редуктор забезпечує стабільний, точний і надійний привід.
Ім'я:Прецизійні лінійні направляючі: вдосконалена система різання, потужність лазера та рух сервоприводу ідеально підходять один одному, імпортовані системи високоточної передачі та системи приводу стійок, обмінний подвійний робочий стіл для забезпечення більшої швидкості обробки та точності ..
Ім'я:Ріжуча головка Безконтактна ріжуча головка має функцію автоматичного відстеження висоти та протидії зіткненням, що значно покращує швидкість різання, плавність та точність різання при однаковій вихідній потужності. Одним словом, ефективність різання може бути підвищена.
Ім'я:Швидкість лазерного джерела, висока точність лінії різання та гладка ріжуча кромка

Навчання


Післяпродажне обслуговування, від навчання до встановлення машини (3 способи):
1. Навчання відео та посібника користувача англійською мовою, яке пропонується для встановлення, експлуатації, обслуговування та усунення несправностей, а також технічне керівництво, яке пропонується електронною поштою, факсом, телефоном / WhatsApp / Skype // тощо, коли ви зустрічаєтесь деякі проблеми встановлення, використання або налаштування.
2.Ваша компанія може домовитись про те, щоб технолог прийшов на нашу фабрику, щоб засвоїти основні знання обладнання та експлуатаційних предметів, достатній час навчання приблизно 3-5 днів, зміст навчання такий:
а) загальне навчання з програмного забезпечення для малювання;
b) Процедури тренувань і вимикань машин;
в) Значення параметрів панелі управління та програмного забезпечення, встановлення діапазону параметрів
г) основне очищення та обслуговування машини;
д) поширені проблеми з апаратним забезпеченням;
f) обережність роботи.
3. Служба навчання навчань від дверей до дверей. віза, витрати на проїзд та проживання будуть за рахунок клієнта. Краще організувати перекладача для обох наших інженерів протягом навчального періоду. Час тренувань: 3-5днів.

Гарантія


а) .1Рок для всієї машини (Пошкодження, спричинені техногенними технологіями.).
б). Лазерне джерело 2 роки гарантії
в). Тривале обслуговування та запасні частини
г) .Безкоштовна підготовка оперативних працівників. (інженер може поїхати за кордон за домовленістю.)
