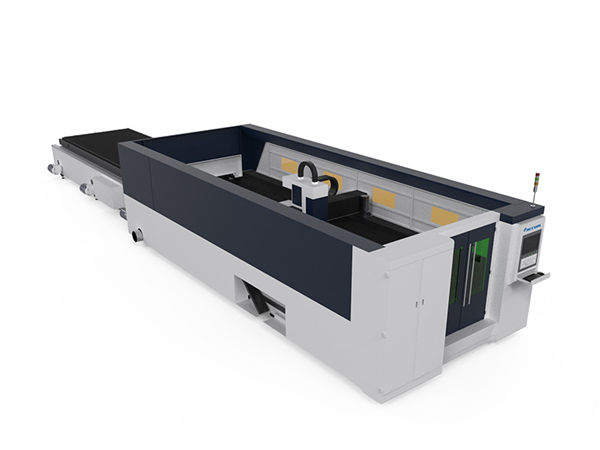

ім'я лазерної різальної пластини 3 мм алюмінієва машина для лазерного різання

Деталі продукту

Сертифікація: CE
Умови оплати та доставки:
Мінімальна кількість замовлень: 1 комплект
Ціна: Договірна
Деталі упаковки: 1 * 40GP контейнер
Термін доставки: 30 днів
Умови оплати: L / C, D / A, T / T, D / P, Western Union

Детальний опис продукту

Застосування ::	Весь металевий матеріал	Товщина різання:	SS Upto 12мм, MS Upto 22см
Тип лазера ::	Волокна	Частота пульсу:	1-2000 Гц
Система позиціонування:	Червоне світло	Програмне забезпечення управління ::	Cypcut
Підтримується графічний формат ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Місце походження::	Китай
Номер моделі::	TY-DD3015	Післяпродажне обслуговування:	Інженери, доступні для обслуговування за кордоном
Точність, що повторюється:	+ -0,03мм	Робоча температура::	0 ° C-45 ° C
Робоча вологість ::	5%-95%	Лазерне джерело:	Китайський або імпортний
Напруга::	AC380V ± 10% 50 Гц (60 Гц)	Область різання:	3000x1500мм

Перевага волоконно-лазерного різального верстата

1. Відмінна якість шляху: менша лазерна крапка та висока ефективність роботи, висока якість.
2. Висока швидкість різання: швидкість різання в 2-3 рази більше, ніж та сама потужність лазерного різання CO2.
3. Стабільний запуск: прийняти найкращі світові імпортні волокна-лазери, стабільну продуктивність, ключові деталі можуть досягати 100 000 годин;
4. Висока ефективність для перетворення фотоелектриків: Порівняйте з машиною для лазерного різання CO2, машина для різання волокон волокном має триразову ефективність перетворення фотоелектриків.
5. Низька вартість: заощадити енергію та захистити навколишнє середовище. Коефіцієнт перетворення фотоелектриків становить до 25-30%. Мале споживання електроенергії - це лише приблизно 20% -30% традиційної машини для лазерного різання CO2.
6. Низьке технічне обслуговування: передача волоконної лінії не потребує відображення лінз, окрім економії витрат на обслуговування;
7 Легких операцій: передача волоконної лінії, відсутність налаштування оптичного шляху.

Основні особливості машини для лазерного різання волокон

Корпус машини:
1. Корпус машини Taiyi зі сталевою конструкцією 8 мм, термічною обробкою 600,, точне зварювання, щоб забезпечити 20 років використання без деформацій.
2. Козирок із литтям із магнієвого сплаву, міцна стійкість без деформацій, швидкий рух.
3. Високоефективна система куріння зоні з обох боків корпусу машини, сильна сегментована пил та збір куріння, це зменшить шкоду працівнику.
4. Імпортний прецизійний фланцевий редуктор і сервомотор, швидка швидкість роботи.
5. 70 лопатей і 6 ковзань на машинному ложі, із закритими лезами для зменшення попередження машини, повзункові планки, що працюють з циліндрами, для легкого завантаження та завантаження аркушів.
6. Гнучка навантажувальна коробка може відкриватися спереду та з обох боків, що є зручним для робочого стану машини.

Специфікація

Носій лазерного джерела	Волокна
Діапазон різання (Д * Вт)	3000 мм × 15000 мм
Хід осі Z	250 мм
Макс. швидкість позиціонування	120 м / хв
X, Y вісь Макс. прискорити швидкість	1.0G
Охолоджуюча форма	Водяне охолодження
Довжина хвилі лазера	1070 нм
Вихідна потужність лазерного джерела	500 Вт / 1000 Вт / 1500 Вт / 2000 Вт 2500Вт / 3000Вт / 4000Вт (Необов’язково)
Хв. ріжучий зазор	≤ 0,1 мм
Точність позиціонування осей X, Y і Z	± 0,03 мм
Повторна точність позиціонування осей X, Y і Z	± 0,01 мм
Товщина різального матеріалу (за матеріалом)	0,2 - 25 мм
Модель драйвера	Імпортний сервомотор
Потреба в потужності	380В, 50/60 Гц
Робоча температура	0-45 ℃
Постійний робочий час	24 години
Вага машини	Близько 12000 кг
Загальний рівень захисту живлення	IP54

Довідкова таблиця товщини різання

Лазерна потужність	Максимальна товщина різання
Лазерна потужність	Вуглецева сталь (мм)	Нержавіюча сталь (мм)	Алюміній (мм)	Латунь (мм)
700 Вт	8	3	1	1
1000 Вт	12	4	2	2.5
1500 Вт	14	5	4	3
2000Вт	16	6	5	4
3000 Вт	22	10	6	8
Наведений параметр лише для довідки

Детальні зображення

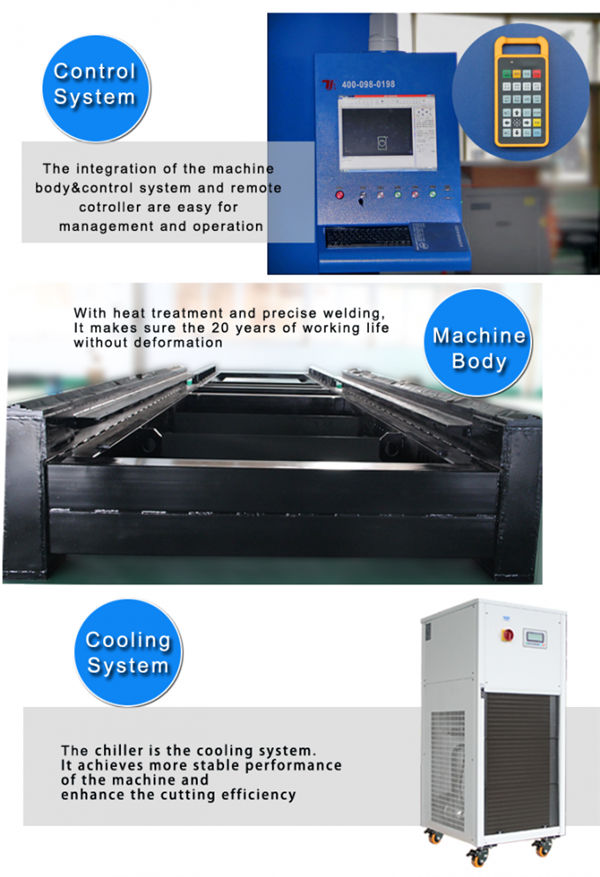

	Ім'я:Корпус машини та аксесуари.600 ℃ термічна обробка, цілодобове охолодження в духовці, точне зварювання із захистом CO2, щоб забезпечити 20 років використання без деформацій. b.Синхронні осі X / Y / Z: вісь Z може працювати 150 мм, підходить для різання багатьох різновидів металевих листів. c.Висока якість гарантує його довговічність та легше обслуговування.
Ім'я:Сервомотор змінного струму та драйвер змінного струму Імпортний сервомотор (вісь Y приводиться в рух двома сервомоторами), а також складний планетарний редуктор забезпечує стабільний, точний і надійний привід.
	Ім'я:Прецизійні лінійні направляючі: вдосконалена система різання, потужність лазера та рух сервоприводу ідеально підходять один одному, імпортовані системи високоточної передачі та системи приводу стійок, обмінний подвійний робочий стіл для забезпечення більшої швидкості обробки та точності ..
Ім'я:Ріжуча головка Безконтактна ріжуча головка має функцію автоматичного відстеження висоти та протидії зіткненням, що значно покращує швидкість різання, плавність та точність різання при однаковій вихідній потужності. Одним словом, ефективність різання може бути підвищена.
	Ім'я:Швидкість лазерного джерела, висока точність лінії різання та гладка ріжуча кромка
