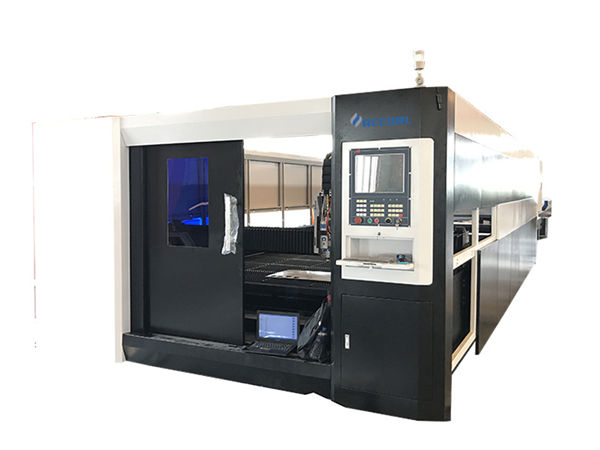

машина для лазерного різання металевої листової сталі для нержавіючої сталі

Деталі продукту

Сертифікація: CE
Умови оплати та доставки:
Мінімальна кількість замовлень: 1 комплект
Ціна: Договірна
Деталі упаковки: 1 * 40GP контейнер
Термін доставки: 30 днів
Умови оплати: L / C, D / A, T / T, D / P, Western Union
Можливість постачання: 150 наборів

Детальний опис продукту

Застосування ::	Весь металевий матеріал	Товщина різання:	SS Upto 12мм, MS Upto 22см
Тип лазера ::	Волокна	Частота пульсу:	1-2000 Гц
Система позиціонування:	Червоне світло	Програмне забезпечення управління ::	Cypcut
Підтримується графічний формат ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Місце походження::	Китай
Номер моделі::	TY-6020JB	Післяпродажне обслуговування:	Інженери, доступні для обслуговування за кордоном
Точність, що повторюється:	+ -0,03мм	Робоча температура::	0 ° C-45 ° C
Робоча вологість ::	5%-95%	Лазерне джерело:	Китайський або імпортний
Напруга::	AC380V ± 10% 50 Гц (60 Гц)	Область різання:	6000 * 2000мм
Назва продукту:	Лазерна різання сталевого волокна металевого листа TY-6020JB

Перевага волоконно-лазерної машини

1. Порівняйте з традиційним лазером, волокон волокна є більш захист навколишнього середовища
2. Набагато менше енергоспоживання: ефективність фотоелектричного перетворення волоконного лазера в 15 разів вище, ніж у традиційного лазера.
3. Вища якість лазерної плями: одномодульне джерело лазера
4. Менше споживання: споживання електроенергії становить менше 7 кВт на годину.

Основні особливості машини для лазерного різання волокон

Корпус машини:
1. Корпус машини Taiyi зі сталевою конструкцією 8 мм, термічною обробкою 600,, точне зварювання, щоб забезпечити 20 років використання без деформацій.

2. Козирок із литтям із магнієвого сплаву, міцна стійкість без деформацій, швидкий рух.

3. Високоефективна система куріння зоні з обох боків корпусу машини, сильна сегментована пил та збір куріння, це зменшить шкоду працівнику.

4. Імпортний прецизійний фланцевий редуктор і сервомотор, швидка швидкість роботи.

5. 70 лопатей і 6 ковзань на машинному ложі, із закритими лезами для зменшення попередження машини, повзункові планки, що працюють з циліндрами, для легкого завантаження та завантаження аркушів.

6. Гнучка навантажувальна коробка може відкриватися спереду та з обох боків, що є зручним для робочого стану машини.

Специфікація

Носій лазерного джерела	Волокна
Діапазон різання (Д * Вт)	6000 мм × 2000 мм
Хід осі Z	250 мм
Макс. швидкість позиціонування	120 м / хв
X, Y вісь Макс. прискорити швидкість	1.0G
Охолоджуюча форма	Водяне охолодження
Довжина хвилі лазера	1070 нм
Вихідна потужність лазерного джерела	500 Вт / 1000 Вт / 1500 Вт / 2000 Вт 2500Вт / 3000Вт / 4000Вт (Необов’язково)
Хв. ріжучий зазор	≤ 0,1 мм
Точність позиціонування осей X, Y і Z	± 0,03 мм
Повторна точність позиціонування осей X, Y і Z	± 0,01 мм
Товщина різального матеріалу (за матеріалом)	0,2 - 25 мм
Модель драйвера	Імпортний сервомотор
Потреба в потужності	380В, 50/60 Гц
Робоча температура	0-45 ℃
Постійний робочий час	24 години
Вага машини	Близько 12000 кг
Загальний рівень захисту живлення	IP54

Довідкова таблиця товщини різання

Лазерна потужність	Максимальна товщина різання
Лазерна потужність	Вуглецева сталь (мм)	Нержавіюча сталь (мм)	Алюміній (мм)	Латунь (мм)
700 Вт	8	3	1	1
1000 Вт	12	4	2	2.5
1500 Вт	14	5	4	3
2000Вт	16	6	5	4
3000 Вт	22	10	6	8
Наведений параметр лише для довідки

Прикладні матеріали

Нержавіюча сталь, вуглецева сталь, легована сталь, кремнієва сталь, пружинна сталь, гальванізована плита, мариновані плити, латунна плита, мідна плита, алюмінієва плити та ін

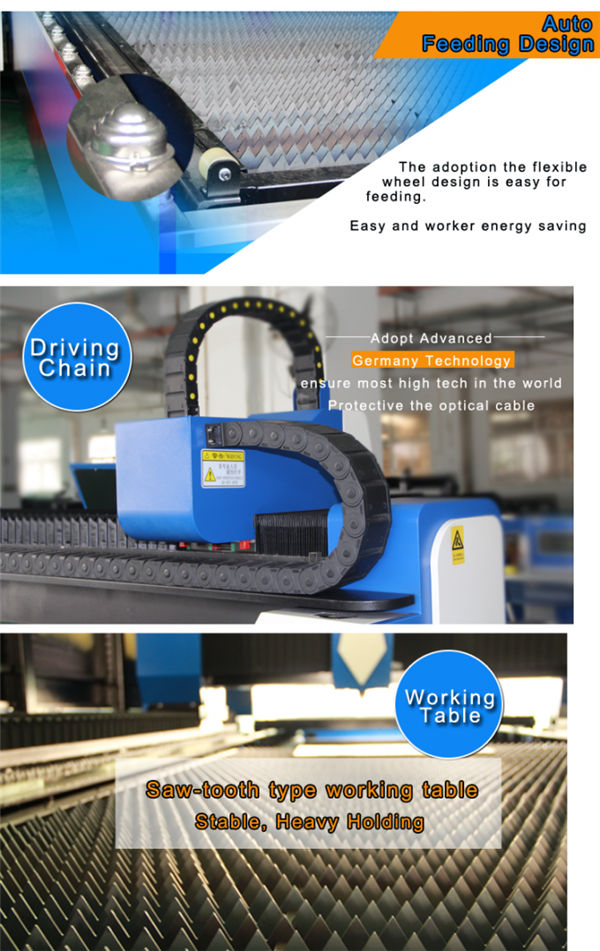

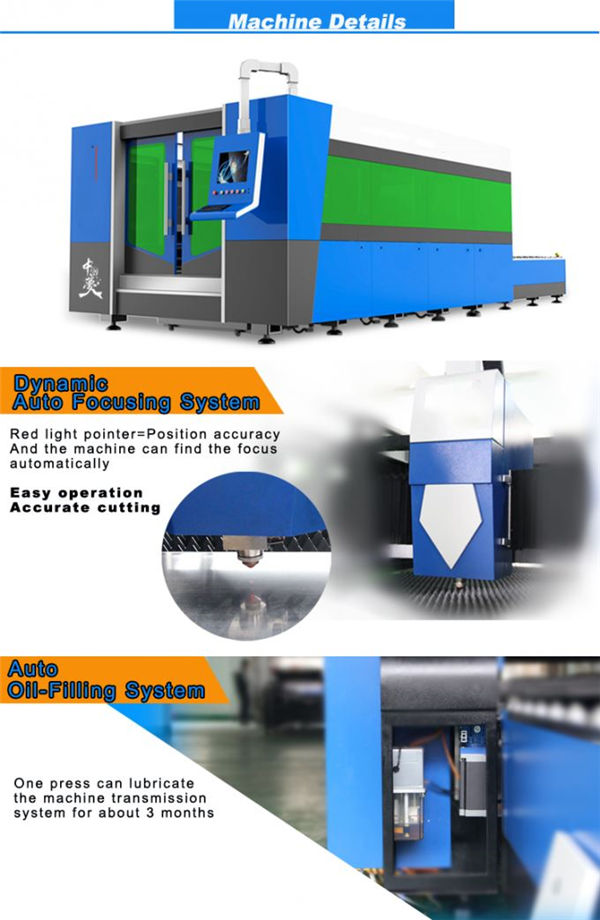

Детальні зображення

	Ім'я:Корпус машини та аксесуари a.600 ℃ термічна обробка, цілодобове охолодження в духовці, точна захист CO2, зварювання, щоб гарантувати 20 років використання без деформацій. b.Синхронні осі X / Y / Z: вісь Z може працювати 150 мм, підходить для різання багатьох різновидів металевих листів. c.Висока якість гарантує його довговічність та легше обслуговування.
Ім'я:Сервомотор та драйвер змінного струму Імпортний сервомотор (вісь Y, керований двома сервомоторами), а також складний планетарний редуктор забезпечує стабільний, точний та надійний привід.
	Ім'я:Точні лінійні напрямні Вдосконалена система різання, лазерна потужність та сервопривод рухаються ідеально один до одного, імпортна система високої точності передач та редукторної системи, обмінний подвійний робочий стіл для забезпечення більшої швидкості та точності обробки ..
Ім'я:Різання голови Безконтактна ріжуча головка має функцію автоматичного відстеження висоти та протидії зіткненням, що значно покращує швидкість різання, плавність та точність різання при однаковій вихідній потужності. Одним словом, ефективність різання може бути підвищена.
	Ім'я:Лазерне джерело швидка швидкість, висока точність лінії різання та гладка ріжуча кромка

Ім'я:Корпус машини та аксесуари

a.600 ℃ термічна обробка, цілодобове охолодження в духовці, точна захист CO2, зварювання, щоб гарантувати 20 років використання без деформацій.
b.Синхронні осі X / Y / Z: вісь Z може працювати 150 мм, підходить для різання багатьох різновидів металевих листів.
c.Висока якість гарантує його довговічність та легше обслуговування.

Ім'я:Сервомотор та драйвер змінного струму

Імпортний сервомотор (вісь Y, керований двома сервомоторами), а також складний планетарний редуктор забезпечує стабільний, точний та надійний привід.

Ім'я:Точні лінійні напрямні

Вдосконалена система різання, лазерна потужність та сервопривод рухаються ідеально один до одного, імпортна система високої точності передач та редукторної системи, обмінний подвійний робочий стіл для забезпечення більшої швидкості та точності обробки ..

Ім'я:Різання голови

Безконтактна ріжуча головка має функцію автоматичного відстеження висоти та протидії зіткненням, що значно покращує швидкість різання, плавність та точність різання при однаковій вихідній потужності. Одним словом, ефективність різання може бути підвищена.

Ім'я:Лазерне джерело

швидка швидкість, висока точність лінії різання та гладка ріжуча кромка

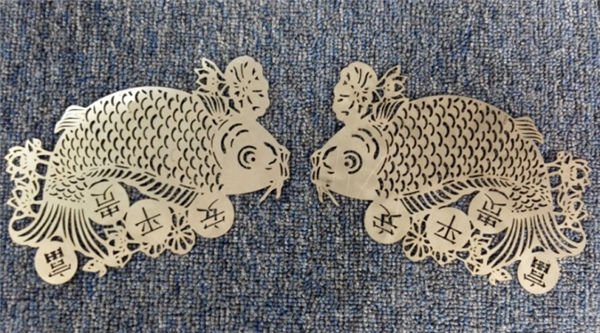

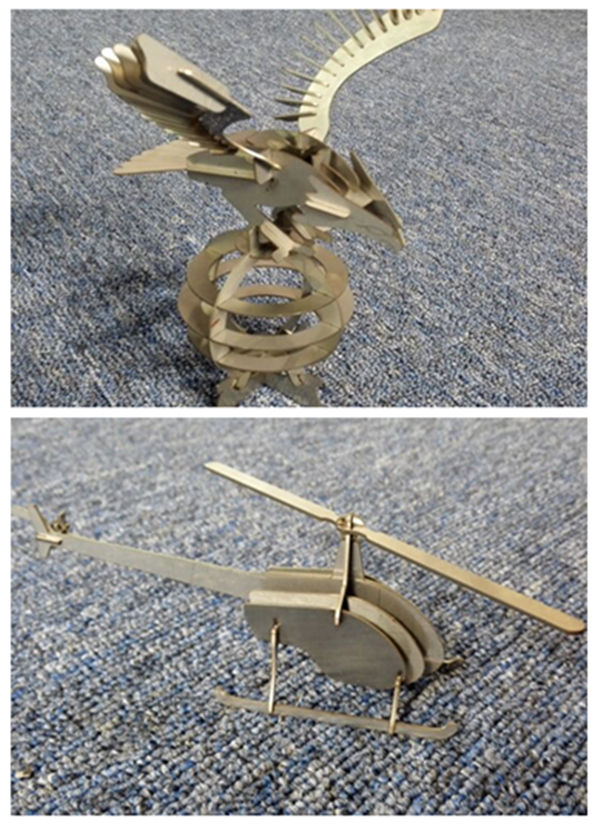

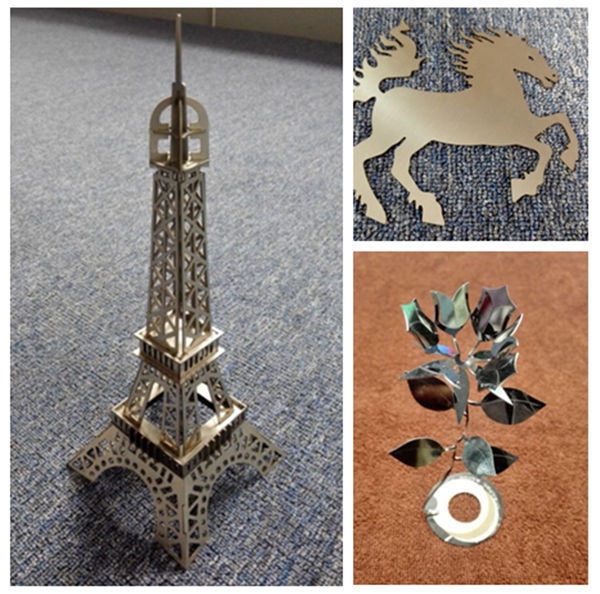

Різання зразків

Навчання

Післяпродажне обслуговування, від навчання до встановлення машини (3 способи):
1. Навчальне відео та посібник користувача англійською мовою, що пропонується для встановлення, експлуатації, технічного обслуговування та усунення несправностей, а також технічне керівництво, яке пропонується електронною поштою, факсом, телефоном / WhatsApp / Skype // тощо, коли ви зустрічаєтесь деякі проблеми встановлення, використання або налаштування.
2. Ваша компанія може домовитись про те, щоб технолог прийшов на нашу фабрику, щоб засвоїти основні знання обладнання та експлуатаційних предметів, достатній час навчання приблизно 3-5 днів, зміст навчання такий:
а) загальне навчання з програмного забезпечення для малювання;
b) Процедури тренувань і вимикань машин;
в) Значення параметрів панелі управління та програмного забезпечення, встановлення діапазону параметрів
г) основне очищення та обслуговування машини;
д) поширені проблеми з апаратним забезпеченням;
f) обережність роботи.
3. Служба навчання інструктажів від дверей до дверей. віза, витрати на проїзд та проживання будуть за рахунок клієнта. Краще організувати перекладача для обох наших інженерів протягом навчального періоду. Час тренувань: 3-5днів.

Гарантія

а). 1 рік на всю машину для лазерного різання металевих волокон. (Пошкодження від техногенних ушкоджень узгоджуються.).
б). Джерело лазера 2 роки гарантії
в). Довічне обслуговування та запасні частини
г). Безкоштовне навчання для оперативних працівників. (інженер може поїхати за кордон за домовленістю.)
