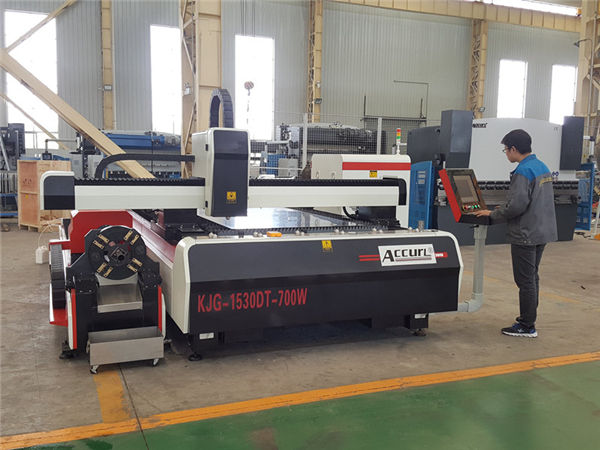

Алюмінієва машина для лазерного різання листового металу для фотоелектричного перетворення

Алюмінієва машина для лазерного різання листового металу для фотоелектричного перетворення

Деталі продукту

Сертифікація: CE
Умови оплати та доставки:
Мінімальна кількість замовлень: 1 комплект
Ціна: Договірна
Деталі упаковки: 1 * 40GP контейнер
Термін доставки: 30 днів
Умови оплати: L / C, D / A, T / T, D / P, Western Union

Детальний опис продукту

Застосування ::Весь металевий матеріалТовщина різання:SS Upto 12мм, MS Upto 22см
Тип лазера ::Імпортний оригінальний волоконний лазерТовщина різання:12mm(carbon Steel)5mm SS
Мінімальна ширина лінії:0,1ммПрограмне забезпечення управління ::Cypcut
Підтримується графічний формат ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTБренд::TAIYI LASER
Точність, що повторюється:+/- 0,03ммРобоча температура::0 ° C-45 ° C
Режим охолодження:Водяне охолодженняЛазерне джерело:IPG / Nlight / Raycus / Макс
Напруга::AC380V ± 10% 50 Гц (60 Гц)Область різання:3000x1500мм

Перевага волоконно-лазерної машини

1) Відмінна якість променя: Менший діаметр фокусування та висока ефективність роботи, висока якість.
2) Висока швидкість різання: швидкість різання більше 60 м / хв
3) Стабільний режим роботи: Прийняття кращих світових імпортних лазерних волокон, стабільна продуктивність, ключові деталі можуть
досягти 100 000 годин;
4) Висока ефективність для фотоелектричного перетворення: порівняйте з машиною для лазерного різання CO2,
машина для лазерного різання волокон має триразову ефективність фотоелектричного перетворення
5) Низька вартість та низьке обслуговування: Економте енергію та захистіть довкілля. Коефіцієнт перетворення фотоелектрика
становить до 25-30%. Низьке споживання електроенергії, це лише приблизно 20% -30% традиційного CO2-лазера
різальна машина. Передача волоконної лінії не потребує світловідбиваючого об'єктива, крім економії витрат на обслуговування;
6) Легкі операції: передача волоконної лінії, відсутність налаштування оптичного шляху;
7) Супер гнучкі оптичні ефекти: Компактний дизайн, легкий до гнучких виробничих вимог.

Особливості та властивості

1.The machine enjoys a good performance with high cutting speed, high efficiency, safety and stability. And diode pump solid state laser has the advantage of longer working life, free maintenance and the highest IPCE. It also ensures a small divergence angle and light beam of good quality.
2.The light spot enjoys good quality. And the machine distorts just slightly. Besides, the material can have a smooth and nice appearance.
3.After tempering treatment, the frame with high rigidity is of high vibration-absorbed performance. The frame with gantry structure is one-step processed in large CNC gantry machining center. With optimized structure, the machine enjoys stability and high accuracy which can be controlled within 0.01mm/m.
4.Imported servo motor, planetary reducer, and sophisticated direction drive mechanism ensure steadiness and accuracy.
5.Intuitive HMI with many practical functions is easy to operate.
6.Imported bevel gear, helical rack, linear guide rail ensure highly precise running direction.
7. Система автоматичної висоти та протидії зіткнення автоматично регулює герметичну ріжучу головку на потрібній висоті для різання на фіксованій відстані.
8.Блок живлення машини розроблений з автоматичним захистом безпеки і має сигналізацію несправності.
9.With fashionable, delicate and artistic design, the compact machine covers smaller floor area without scattered parts. And it’s easy to operate the machine.

Специфікація

Носій лазерного джерелаВолокна
Діапазон різання (Д * Вт)3000 мм × 15000 мм
Хід осі Z250 мм
Макс. швидкість позиціонування120 м / хв
X, Y вісь Макс. прискорити швидкість1.0G
Охолоджуюча формаВодяне охолодження
Довжина хвилі лазера1070 нм


Вихідна потужність лазерного джерела



500 Вт / 1000 Вт / 1500 Вт / 2000 Вт

2500Вт / 3000Вт / 4000Вт

(Необов’язково)

Хв. ріжучий зазор≤ 0,1 мм
Точність позиціонування осей X, Y і Z± 0,03 мм
Повторна точність позиціонування осей X, Y і Z± 0,01 мм
Товщина різального матеріалу (за матеріалом)0,2 - 25 мм
Модель драйвераІмпортний сервомотор
Потреба в потужності380В, 50/60 Гц
Робоча температура0-45 ℃
Постійний робочий час24 години
Вага машиниБлизько 12000 кг
Загальний рівень захисту живленняIP54

Ріжучі матеріали

Волоконний лазер може різати всі види кольорових металів, такі як мідь, алюміній, цей високовідбиваючий матеріал та вольфрам, також може різати нержавіючу сталь, вуглецеву сталь, марганцеву сталь, оцинкований лист, алюмінієву пластину із золотого сплаву та інші рідкісні метали.

Індустрія прикладних програм

Машина для лазерного різання волокон може широко застосовуватися в аерокосмічній, авіаційній, електроніці, ліфтах, медичному обладнанні, кухонних електриках, автозапчастинах, електрообладнанні, позолочених шасі шасі, механічному обладнанні, освітлювальному обладнанні, рекламних вивісках, демонстраційному обладнанні, всіх видах металопродукція, обробка листового металу та інші галузі.

Детальні зображення





Ім'я:Корпус машини та аксесуари

a.600 ℃ термічна обробка, цілодобове охолодження в духовці, точна захист CO2, зварювання, щоб гарантувати 20 років використання без деформацій.
b.Синхронні осі X / Y / Z: вісь Z може працювати 150 мм, підходить для різання багатьох різновидів металевих листів.
c.Висока якість гарантує його довговічність та легше обслуговування.

Ім'я:Сервомотор та драйвер змінного струму

Імпортний сервомотор (вісь Y, керований двома сервомоторами), а також складний планетарний редуктор забезпечує стабільний, точний та надійний привід.





Ім'я:Точні лінійні напрямні

Вдосконалена система різання, лазерна потужність та сервопривод рухаються ідеально один до одного, імпортна система високої точності передач та редукторної системи, обмінний подвійний робочий стіл для забезпечення більшої швидкості та точності обробки ..

Ім'я:Різання голови



Безконтактна ріжуча головка має функцію автоматичного відстеження висоти та протидії зіткненням, що значно покращує швидкість різання, плавність та точність різання при однаковій вихідній потужності. Одним словом, ефективність різання може бути підвищена.





Ім'я:Лазерне джерело

швидка швидкість, висока точність лінії різання та гладка ріжуча кромка

Попередній продаж

1.Free sample cutting,
Для безкоштовного різання / тестування зразків, будь ласка, надішліть нам свій файл CAD, ми зробимо тут різання та зробимо відео, щоб показати вам різання, або надішлемо зразок для перевірки якості різання.
2. Індивідуальний дизайн машини
Відповідно до заявки замовника, ми можемо переглядати нашу машину відповідно до зручності замовника та високої ефективності виробництва.

Сервіс після продажу

A. Машині буде надано навчальне відео та посібник користувача англійською мовою щодо встановлення, експлуатації, обслуговування та усунення несправностей, а також надається технічне керівництво електронною поштою, факсом, телефоном, скайпом….
B. Ми пропонуємо техніку на сайті замовника для встановлення та навчання, замовник покриває візу, квиток, місцеві витрати на проживання.
C. Клієнт може прийти на нашу фабрику для навчання. Ми запропонуємо навчання встановленню, експлуатації, усуненню несправностей на машині та технічному обслуговуванню.
Під час навчання в нашій майстерні ми пропонуємо безкоштовне навчання та вартість життя на 7 днів, обмежте 2 людини.

Гарантія

а) .1Рок для всієї машини (Пошкодження, спричинені техногенними технологіями.).
б). Лазерне джерело 2 роки гарантії
в). Тривале обслуговування та запасні частини
г) .Безкоштовна підготовка оперативних працівників. (інженер може поїхати за кордон за домовленістю.)
