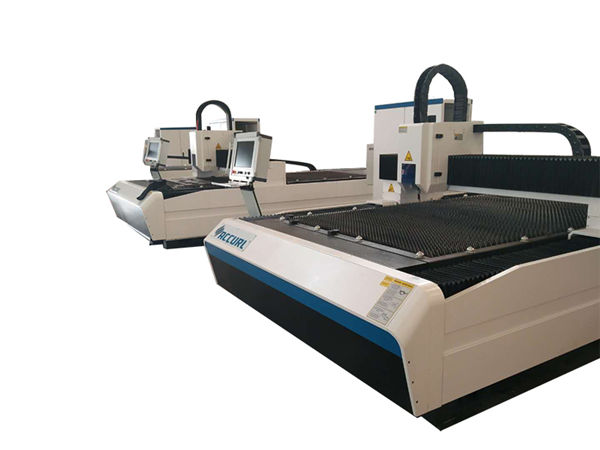

машинка для лазерного різання металу металу / обладнання для різання сталі

машинка для лазерного різання металу металу / обладнання для різання сталі

Деталі продукту


Сертифікація: CE
Умови оплати та доставки:
Мінімальна кількість замовлень: 1 комплект
Ціна: Договірна
Деталі упаковки: 1 * 40GP контейнер
Термін доставки: 30 днів
Умови оплати: L / C, D / A, T / T, D / P, Western Union

Детальний опис продукту


Застосування ::Весь металевий матеріалТовщина різання:SS Upto 12мм, MS Upto 22см
Тип лазера ::Імпортний оригінальний волоконний лазерІм'я:Машина лазерного різання волокна
Мінімальна ширина лінії:0,1ммПідтримується графічний формат ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Максимальне прискорення:1GТочність, що повторюється:+/- 0,03мм
Робоча температура::0 ° C-45 ° CРежим охолодження:Водяне охолодження
Вага (кг):4600Напруга::AC380V ± 10% 50 Гц (60 Гц)

Перевага волоконно-лазерної машини


1. Відмінна якість шляху: Менша лазерна крапка та висока ефективність роботи, висока якість.
2. Висока швидкість різання: швидкість різання в 2–3 рази, ніж однакова потужність машини для лазерного різання CO2.
3. Стійкий хід: прийняття провідних світових імпортних волоконних лазерів, стабільних пе
швидкість роботи ключових деталей може досягати 100 000 годин;
4. Висока ефективність для фотоелектричного перетворення: порівняйте з машиною для лазерного різання СО2, машина для лазерного різання волокон має триразову ефективність перетворення фотоелектриків.
5. Низька вартість: заощадити енергію та захистити навколишнє середовище. Коефіцієнт перетворення фотоелектриків становить до 25-30%. Мале споживання електроенергії - це лише приблизно 20% -30% традиційної машини для лазерного різання CO2.
6. Низьке обслуговування: передача волоконної лінії не потребує відображення лінз, окрім економії витрат на обслуговування;
7 Легкі операції: передача волоконної лінії, відсутність налаштування оптичного шляху.

Основні особливості машини для лазерного різання волокон


1) Прийняття відомого всесвітнього джерела лазерного волокна Dlaser Fiber і ріжучої головки США
Динамічна система фокусування, вона може з високою точністю різати та пробивати металевий матеріал різного типу
і висока швидкість.
2) Оскільки лазер передається волокном, немає необхідності в обслуговуванні або налагодженні оптичного шляху лазера.
Це значно знижує ступінь несправності машин і продовжує термін експлуатації.
3) Широкоформатна площа різання відповідає потребам різних видів обробки металу.

Специфікація


Носій лазерного джерелаВолокна
Діапазон різання (Д * Вт)3000 мм × 15000 мм
Хід осі Z250 мм
Макс. швидкість позиціонування120 м / хв
X, Y вісь Макс. прискорити швидкість1.0G
Охолоджуюча формаВодяне охолодження
Довжина хвилі лазера1070 нм


Вихідна потужність лазерного джерела



500 Вт / 1000 Вт / 1500 Вт / 2000 Вт

2500Вт / 3000Вт / 4000Вт

(Необов’язково)

Хв. ріжучий зазор≤ 0,1 мм
Точність позиціонування осей X, Y і Z± 0,03 мм
Повторна точність позиціонування осей X, Y і Z± 0,01 мм
Товщина різального матеріалу (за матеріалом)0,2 - 25 мм
Модель драйвераІмпортний сервомотор
Потреба в потужності380В, 50/60 Гц
Робоча температура0-45 ℃
Постійний робочий час24 години
Вага машиниБлизько 8600 кг
Загальний рівень захисту живленняIP54

Довідкова таблиця товщини різання


Лазерна потужністьМаксимальна товщина різання
Вуглецева сталь (мм)Нержавіюча сталь (мм)Алюміній (мм)Латунь

(мм)

700 Вт8311
1000 Вт12422.5
1500 Вт14543
2000Вт16654
3000 Вт221068
Наведений параметр лише для довідки

Матеріали для застосування


Обладнання для лазерного різання волокна підходить для різання металів, таких як лист нержавіючої сталі, плита легкої сталі, лист вуглецевої сталі, листова сталь з легованої сталі, пружинний сталевий лист, чавунна плита, оцинкований залізо, оцинкований лист, алюмінієва плита, мідний лист, латунний лист, бронзова плита , Золота тарілка, Срібна тарілка, Титанова пластина, Металевий лист, Металева плита, Труби та Труби тощо.



Industries Application


Верстати для лазерного різання волокон широко використовуються у виробництві рекламних щитів, реклами, вивісок, вивісок, металевих букв, світлодіодних букв, кухонного посуду, рекламних листів, обробки листових металів, компонентів і деталей металів, металоконструкцій, шасі, стелажів та шаф, обробки металу, металевий художній посуд, різання панелей ліфтів, металовироби, автозапчастини, рамка окулярів, електронні частини, таблички з табличками тощо.

Детальні зображення




Ім'я:Корпус машини та аксесуари.600 ℃ термічна обробка, цілодобове охолодження в духовці, точне зварювання із захистом CO2, щоб забезпечити 20 років використання без деформацій.
b.Синхронні осі X / Y / Z: вісь Z може працювати 150 мм, підходить для різання багатьох різновидів металевих листів.
c.Висока якість гарантує його довговічність та легше обслуговування.
Ім'я:Сервомотор змінного струму та драйвер змінного струму Імпортний сервомотор (вісь Y приводиться в рух двома сервомоторами), а також складний планетарний редуктор забезпечує стабільний, точний і надійний привід.
Ім'я:Прецизійні лінійні направляючі: вдосконалена система різання, потужність лазера та рух сервоприводу ідеально підходять один одному, імпортовані системи високоточної передачі та системи приводу стійок, обмінний подвійний робочий стіл для забезпечення більшої швидкості обробки та точності ..
Ім'я:Різання голови

Безконтактна ріжуча головка має функцію автоматичного відстеження висоти та протидії зіткненням, що значно покращує швидкість різання, плавність та точність різання при однаковій вихідній потужності. Одним словом, ефективність різання може бути підвищена.

Ім'я:Швидкість лазерного джерела, висока точність лінії різання та гладка ріжуча кромка

Різання зразків


Навчання


Післяпродажне обслуговування, від навчання до встановлення машини (3 способи):

1. Навчання відео та посібника користувача англійською мовою, яке пропонується для встановлення, експлуатації, обслуговування та усунення несправностей, а також технічне керівництво, яке пропонується електронною поштою, факсом, телефоном / WhatsApp / Skype // тощо, коли ви зустрічаєтесь деякі проблеми встановлення, використання або налаштування.
2.Ваша компанія може домовитись про те, щоб технолог прийшов на нашу фабрику, щоб засвоїти основні знання обладнання та експлуатаційних предметів, достатній час навчання приблизно 3-5 днів, зміст навчання такий:
а) загальне навчання з програмного забезпечення для малювання;
b) Процедури тренувань і вимикань машин;
в) Значення параметрів панелі управління та програмного забезпечення, встановлення діапазону параметрів
г) основне очищення та обслуговування машини;
д) поширені проблеми з апаратним забезпеченням;
f) обережність роботи.
3. Служба навчання навчань від дверей до дверей. віза, витрати на проїзд та проживання будуть за рахунок клієнта. Краще організувати перекладача для обох наших інженерів протягом навчального періоду. Час тренувань: 3-5днів.

Гарантія


а) .1Рок для всієї машини (Пошкодження, спричинені техногенними технологіями.).
б). Лазерне джерело 2 роки гарантії
в). Тривале обслуговування та запасні частини
г) .Безкоштовна підготовка оперативних працівників. (інженер може поїхати за кордон за домовленістю.)

Упаковка та доставка


1. Наш дерев’яний корпус після обробки фумігацією. Не потрібно перевіряти деревину, економлячи час доставки.
2.Всі запасні частини машини були покриті деякими м'якими матеріалами, в основному з використанням перлової вати.
Уникаючи будь-яких пошкоджень, які можуть статися в процесі доставки. Тоді ми покриваємо пластиковим загортанням його щільно, переконайтесь у недоторканості покритих м'яких матеріалів, також уникаючи водонепроникності та стійкості до іржі.
3.Найбільш дерев'яний корпус із нерухомою опалубкою.
4.На дні дерев’яного корпусу є міцний залізний домкрат, зручний для обробки та транспортування.
