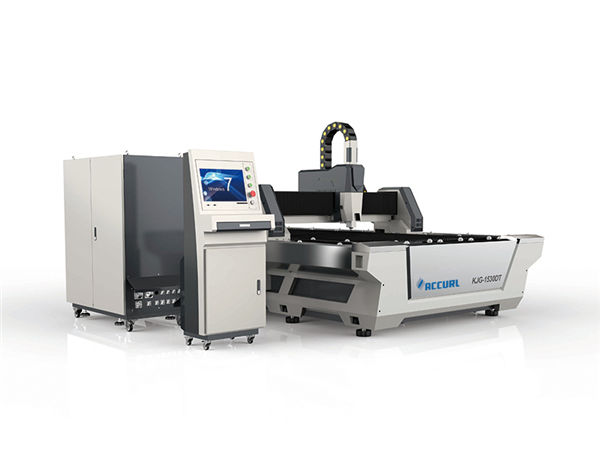

компактна конструкція промислова машина для лазерного різання з високою швидкістю різання 380 В

Деталі продукту

Сертифікація: CE / FDA

Умови оплати та доставки:

Мінімальна кількість замовлень: 1 комплект

Ціна: USD за комплект

Деталі упаковки: Дерев'яний ящик із залізним поясом

Термін доставки: 20-30 робочих днів

Умови оплати: T / T, L / C, Western Union

Можливість постачання: 2000 одиниць на рік

Детальний опис продукту

Тип лазера:	Волоконно-лазерне джерело	Область різання:	Діаметр 20-200мм
Режим охолодження:	Водяне охолодження	Застосування:	Застосовуваний матеріал
Робоча напруга:	380В / 50Гц	Метод фокусування:	Після та автоматичне регулювання фокусування
Спосіб передачі:	Шестірня та стійка	Лазерна потужність:	500W 1000W 2000W 4000W
Максимальна завантаженість робочого столу:	1000 кг	X / Y Axis Positio:	0,05 / 1000мм
Швидкість різання:	0-60000мм / хв	Клас:	Клас 4 лазерний

Опис продукту

Тип лазера	Волоконний лазер
Лазерний бренд	IPG / Maxphotonics
Лазерна потужність	500 Вт (опція 1000 Вт / 2000 Вт / 4000 Вт)
Робоча зона	1500ммX3000мм 1300х2500мм Додатково
Робочий стіл	Фіксований робочий стіл
Система управління	Повний закритий цикл сервоприводу PMAC
Режим водіння	Ведуча стійка з подвійною передачею
Простий / швидкість обробки	72м / хв / 36м / хв
Точність позиціонування	0,05мм
Система захисту	Захист корпусу
Лазерна голова	Precitec / Laser Mech
Блок живлення	AC220V ± 5% 50 / 60Hz / AC380V ± 5% 50 / 60Hz
Загальна потужність	7 кВт ~ 11 кВт
Площа приміщення	5.6mX3.2m (фіксований стіл)
Стандартна колокація	Програмне забезпечення для гніздування металів, газовий маршрут подвійного тиску з трьох видів джерел газу, динамічний фокус, дистанційний контролер тощо.

Специфікація деталей для різання труб

Довжина різання	6000мм
Діаметр	20мм-200мм
Мінімум залишився матеріалу	250мм
X вісь	230мм
Вісь Y	6500мм
Вісь Z	175мм
Точність позиції	0,05мм
Точність розміщення	0,03мм
Максимальна швидкість переміщення для осі X	40м / хв
Максимальна швидкість переміщення по осі Y	500мм / с
Прискорення	1 Г
Розмір (Д * Ш * В)	12000 * 1800 * 2400мм
Вага	3800кг

Основні характеристики

• Компактний дизайн, що полегшує широке застосування.
• ЧПУ з функцією лазерного управління.
• Резонатор зі світловідбиваючими датчиками.
• Проста програма для деталей та планів різання з автоматично адаптованою швидкістю подачі та вихідною потужністю для кожного шматка, використовуючи ЧПУ.
• Високодинамічне обладнання.
• Жорсткість: висока міцність передачі завдяки стійкості конструкції.
• Довговічність: закриті драйвери.
• Доступність: сервіс запчастин
• Обладнання, яке в основному підходить для різання нержавіючих, вуглецевих, алюмінієвих, титанових та більшості кольорових металів
• Параметри джерела живлення лазерного волокна від 300 Вт до 3 кВт
• Волокно пропонує знижені вимоги до обслуговування та експлуатаційні витрати порівняно з СО2
• Позиція акумулятора <+/- 0,04 мм
• Японські сервомотори та драйвери
• Привідна система з кульковим гвинтовим приводом X, вісь Y з квадратною рейкою зі стійкою та шестірнею
• Робоча напруга: 380В, 50Гц / 60Гц
• Гарантія 2 роки охоплює деталі лазерних машин. Поцікавтеся нашими додатковими подовженнями гарантій

Перевага

1. Електродвигун в обертовому пристрої регулює швидкість вільно, Легка робота, низький шум, висока швидкість обертання, висока точність.
2. Пересічну лінію можна перерізати. Кращий вибір для трубної конструкції.
3. Імпортний пристрій високої точності передачі, який ідеально працює з сервосистемою, таким чином, він може забезпечити точність та ефективність різання.
4. Відмінна якість шляху: Менша лазерна крапка та висока ефективність роботи, висока якість.
5. Висока швидкість різання: швидкість різання в 2–3 рази, ніж однакова потужність машини для лазерного різання CO2.
6. Стабільний хід: прийняти найкращі світові імпортні волокна-лазери, стабільну продуктивність, ключові деталі можуть досягати 100 000 годин;
7. Висока ефективність для фотоелектричного перетворення: порівняйте з машиною для лазерного різання CO2, машина для різання волокон волокном має триразову ефективність перетворення фотоелектриків.
8. Низька вартість: заощадити енергію та захистити навколишнє середовище. Коефіцієнт перетворення фотоелектриків становить до 25-30%. Мале споживання електроенергії - це лише приблизно 20% -30% традиційної машини для лазерного різання CO2.
9. Низьке обслуговування: передача волоконної лінії не потребує відображення лінз, окрім витрат на обслуговування;
10. Легкі операції: передача волоконної лінії, відсутність налаштування оптичного шляху.

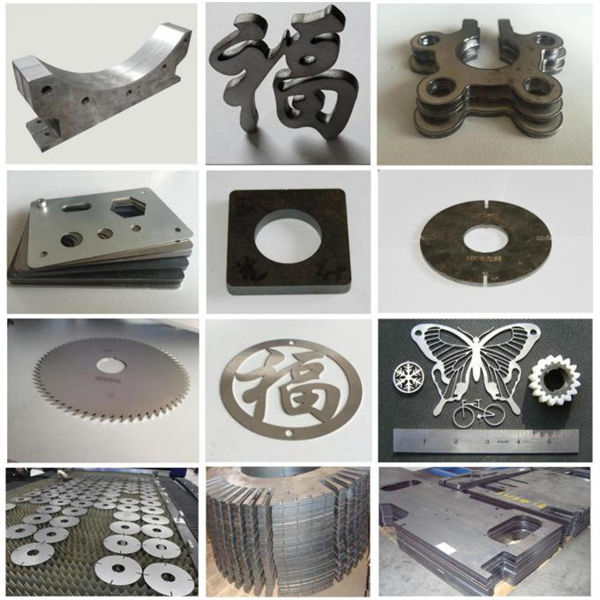

Застосовувані матеріали

В основному використовується для різання вуглецевої сталі, кремнієвої сталі, нержавіючої сталі, алюмінієвого сплаву, титанового сплаву, оцинкованого сталевого листа, маринованої дошки, алюмінієвої цинкової пластини, міді та багатьох видів металевих матеріалів, різання тощо.

Застосовувана галузь

Листовий метал, металовироби, посуд, електронні, автомобільні деталі, скло, реклама, ремесло, освітлення, прикраси, ювелірні вироби тощо
Застосовуваний матеріал:
Спеціально для вуглецевої сталі, нержавіючої сталі, оцинкованої сталі, сплавів, титану, алюмінію, латуні, міді та інших металевих листів
