апаратні інструменти для лазерного різання та гравірування передач рейки зубчастих машин

апаратні інструменти для лазерного різання та гравірування передач рейки зубчастих машин

Деталі продукту

Сертифікація: CE / FDA
Умови оплати та доставки:
Мінімальна кількість замовлень: 1 комплект
Ціна: USD договірна
Деталі упаковки: Дерев'яний ящик із залізним поясом
Термін доставки: 15 - 30 робочих днів
Умови оплати: T / T, L / C, Western Union, MoneyGram
Можливість постачання: 2000 одиниць на рік

Детальний опис продукту

Тип лазера:Волоконний лазерОбласть різання:1500 * 3000мм
Режим охолодження:Водяне охолодженняЗастосування:Різання металу
Робоча напруга:380В / 50ГцЛазерна потужність:500 Вт
Максимальна завантаженість робочого столу:1000 кгЛазерне джерело:Максфотоніка
ЧПУ чи ні:ТакПередача:Кульовий гвинтовий / редукторний редуктор

Технічні параметри

Лазерне джерелоНімеччина IPG; Максфотоніка
Лазерна потужність500 Вт
Довжина хвилі лазера1070 нм
Якість променя<0,373мрад
Волоконна лазерна ріжуча головкаШвейцарські Raytools; Німеччина Precitec
Робоче життяБільше 100000 годин
Мотори та драйвериСервомотор Yaskawa виготовлений в Японії
Редуктор3 комплекти з Німеччини
Направляючі рейкиБренд PMI високої точності з Тайваню
Система передачіПодвійний тип стійки та шестерні
Стелажна системаTAIWAN KH-TST
Водяний чиллерДОЛУВО
Система управлінняНімеччина PA 8000 / C
Максимальна товщина різання≤8 мм (нержавіюча сталь)
≤16 мм (вуглецева сталь)
≤4 мм (алюміній)
≤2 мм (латунь)
Позиція Точність± 0,03мм / м
Споживання енергії12 кВт / год
Напруга380В / 50Гц, 3PH
Несіть вагу1 т
Газ допоміжний для різанняКисень, Азот, Повітря

Застосування волоконно-лазерного різання

1. Виготовлення листових металів8. Апаратні засоби
2. Електричний шафа9. Реклама
3. Ліфт10. Меблі
4. Автомобільні деталі11. Обладнання для кухонного посуду
5. Авіація та космос12. Фітнес-обладнання
6. Лампи освітлення13. Медичне обладнання
7. Металеві візки та оздоблення14. Сільськогосподарська та лісова техніка

Особливості машини лазерного різання волокна

1. Підтримуйте різні формати зображень, такі як Al, DXF, PLT, Gerber, можете читати стандартні коди ISO G від MaterCam, Type3 такого програмного забезпечення для гніздування.
2. Автоматична оптимізація, коли відкривається або ведеться у файлі DXF, як видалити повторний рядок, об'єднати підключені лінії, розпізнати в / з вирізання файлів та сортування файлів. Користувач може вирішити вручну виконувати вище роботи або дозволити контролеру робити це автоматично.
3. Підтримка звичайних функцій редагування зображення
4. Слідкуючи за тим, що ви бачите, - що ви отримуєте, встановити вихід / вихід, компенсацію kerf, злиття, з'єднання, перезапис, збереження прогалини… .etc
5. Унікальна функція попереднього перегляду робочого потоку різання.
6. Підтримка сегментарного пірсингу, прогресивний пірс, попередній пірс, силовий пірс,, окремо встановлення вихідного лазерного ватта, частоти, типу лазера, типу повітря, тиску, автоматичної висоти різання під час пірсу та різання.
7. Підтримка встановлення роздільної швидкості введення / виведення відповідно до регулювання потужності лазера.
8. Велике сховище, що дозволяє користувачеві зберігати всі параметри різання, щоб знову використовувати його на одному матеріалі.
9. Відновлення точки розриву, ЧПУ може повернутися до місця, коли різання припинилося, що дозволяє частково вирізати файл. Він може перейти до будь-якої точки, щоб почати там після зупинки чи паузи.

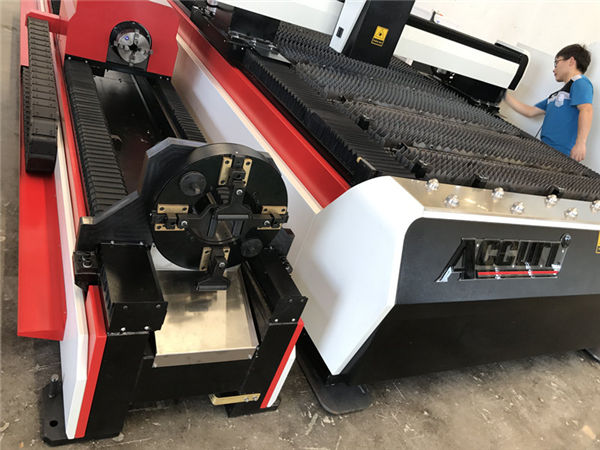

10. Це ж програмне забезпечення може підтримувати різання круглих труб і різання пластин, програмування те саме, і підтримка перерізання різання.
11. Опору різати на встановленій висоті, автоматично шукати кромку і починати з зовнішньої частини заготовки або піднімати, коли факел знаходиться поза заготівлі.
12. Потужне розширення можливостей, понад 15 програмування процесів ПЛК, понад 30 програмованих процесів.
13. Вхід / вихід та сигнал тривоги програмовані, підтримують бездротове дистанційне управління та підтримують Інтернет.

Технічні переваги

1. Відмінна якість лазерного променя: волоконний лазер має менший діаметр фокусування та високу ефективність роботи, високу точність та якість різання.
2.Висока швидкість різання: швидкість різання більше 20М / хв.
3.Стабільний запуск: прийняття провідних світових імпортних волоконних лазерів, стабільна продуктивність, ключові деталі можуть досягти 100 000 годин;
4.Висока ефективність для перетворення фотоелектриків: Порівняйте з машиною для лазерного різання СО2, машина для лазерного різання волокон має 3-кратну ефективність фотоелектричного перетворення.
5. Низькі витрати: Економія енергії та захист навколишнього середовища. Коефіцієнт перетворення фотоелектриків становить до 25-30%. Мале споживання електроенергії - це лише приблизно 20% -30% традиційної машини для лазерного різання CO2.
6.Безкоштовне обслуговування: волоконно-оптична передача, волоконно-лінійна передача, не потребує світловідбиваюча лінза, без оптичного регулювання, економте витрати на обслуговування.
7. Легкі операції: передача волоконної лінії, відсутність налаштування оптичного шляху;
8. Супер гнучкі оптичні ефекти: компактний дизайн, компактний і легкий до гнучких виробничих вимог.

Застосовувані матеріали 500Вт машини для лазерного різання волокон

Волоконно-фреза використовується в основному для різання вуглецевої сталі, м'якої сталі, нержавіючої сталі, кремнієвої сталі, алюмінієвого сплаву, титанового сплаву, оцинкованого сталевого листа, маринованої дошки, алюмінієвої цинкової плити, міді та багатьох видів металевих матеріалів. Це лазерні різаки з ЧПУ, які можна використовувати для високої точності різання. Це також можна назвати машиною для різання волокон, волоконно-оптичним лазерним різаком, лазерним різцем для металу, різанням волокна, різанням вуглецевої сталі, лазерними різцями з ЧПУ.

Прикладна галузь машини для лазерного різання волокон потужністю 500 Вт

Цей лазерний різак для металу застосовується в обробці листових металів, авіації, космічних польотах, електроніці, електроприладах, деталях метрополітену, автомобілях, машинах, точних комплектуючих, кораблях, металургійному обладнанні, елеваторі, побутовій техніці, подарунках та ремеслах, обробці інструментів, прикрасах, реклама, металообробка зарубіжної галузі різних обробних галузей.
