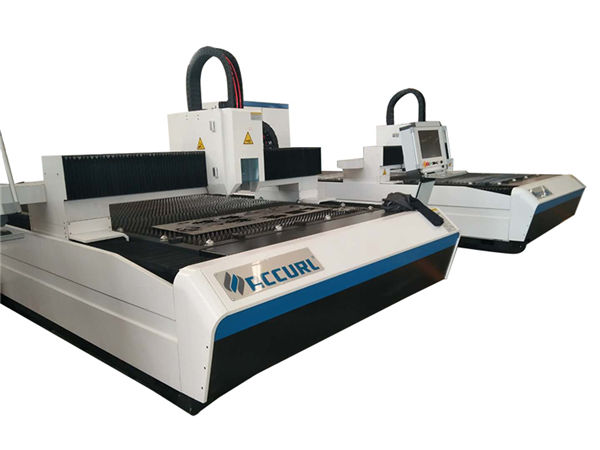

Система захисту корпусу лазерного різання металевих листів потужністю 500 Вт

Система захисту корпусу лазерного різання металевих листів потужністю 500 Вт

Деталі продукту

Сертифікація: CE / FDA
Умови оплати та доставки:
Мінімальна кількість замовлень: 1 комплект
Ціна: USD за комплект
Деталі упаковки: Дерев'яний ящик із залізним поясом
Термін доставки: 20-30 робочих днів
Умови оплати: T / T, L / C, Western Union
Можливість постачання: 2000 одиниць на рік

Детальний опис продукту

Тип лазера:Волоконно-лазерне джерелоОбласть різання:Діаметр 20-200мм
Режим охолодження:Водяне охолодженняЗастосування:Застосовуваний матеріал
Робоча напруга:380В / 50ГцМетод фокусування:Після та автоматичне регулювання фокусування
Спосіб передачі:Шестірня та стійкаЛазерна потужність:500 Вт
Максимальна завантаженість робочого столу:1000 кгX / Y Axis Positio:0,05 / 1000мм
ЧПУ чи ні:ТАККлас:Клас 4 лазерний

Опис продукту

Тип лазераВолоконний лазер
Лазерний брендIPG / Maxphotonics
Лазерна потужність500 Вт (опція 1000 Вт / 2000 Вт / 4000 Вт)
Робоча зона1500ммX3000мм 1300х2500мм Додатково
Робочий стілФіксований робочий стіл
Система управлінняПовний закритий цикл сервоприводу PMAC
Режим водінняВедуча стійка з подвійною передачею
Простий / швидкість обробки72м / хв / 36м / хв
Точність позиціонування0,05мм
Система захистуЗахист корпусу
Лазерна головаPrecitec / Laser Mech
Блок живленняAC220V ± 5% 50 / 60Hz / AC380V ± 5% 50 / 60Hz
Загальна потужність7 кВт ~ 11 кВт
Площа приміщення5.6mX3.2m (фіксований стіл)

Специфікація деталей для різання труб

Довжина різання6000мм
Діаметр20мм-200мм
Мінімум залишився матеріалу250мм
X вісь230мм
Вісь Y6500мм
Вісь Z175мм
Точність позиції0,05мм
Точність розміщення0,03мм
Максимальна швидкість переміщення для осі X40м / хв
Максимальна швидкість переміщення по осі Y500мм / с
Прискорення1 Г
Розмір (Д * Ш * В)12000 * 1800 * 2400мм
Вага3800кг

Вся машина для лазерного різання волокна для металу складається з машини Ця система складається з верстата, рухомих частин, деталей управління електричним обладнанням та інших допоміжних деталей. Через систему керування керувати рухомими частинами три осі, завдяки чому вона може рухатись до волокон ріжучої головки з лазерним волокном, щоб досягти стабільного, точного та швидкого переміщення; Осі X і Y приймають за допомогою імпортної з оригінальною упаковкою високоякісної та точної лінійної направляючої шини HIWIN, робочий стіл приймають квадратною трубою для зварювання загального верстата, лікування відпалу напруги, максимальне навантаження на меса може отримати 500 кг, також має універсальний кульковий підшипник, зовнішній апарат, встановлений периферійним затискачем, використовуйте повністю закритий пилозахисний пристрій, фотоелектричний датчик та інші деталі точного позиціонування для забезпечення точності передачі.

Перевага

1. Електродвигун в обертовому пристрої регулює швидкість вільно, Легка робота, низький шум, висока швидкість обертання, висока точність.
2. Пересічну лінію можна перерізати. Кращий вибір для трубної конструкції.
3. Імпортний пристрій високої точності передачі, який ідеально працює з сервосистемою, таким чином, він може забезпечити точність та ефективність різання.
4. Відмінна якість шляху: Менша лазерна крапка та висока ефективність роботи, висока якість.
5. Висока швидкість різання: швидкість різання в 2–3 рази, ніж однакова потужність машини для лазерного різання CO2.
6. Стабільний хід: прийняти найкращі світові імпортні волокна-лазери, стабільну продуктивність, ключові деталі можуть досягати 100 000 годин;
7. Висока ефективність для фотоелектричного перетворення: порівняйте з машиною для лазерного різання CO2, машина для різання волокон волокном має триразову ефективність перетворення фотоелектриків.
8. Низька вартість: заощадити енергію та захистити навколишнє середовище. Коефіцієнт перетворення фотоелектриків становить до 25-30%. Мале споживання електроенергії - це лише приблизно 20% -30% традиційної машини для лазерного різання CO2.
9. Низьке обслуговування: передача волоконної лінії не потребує відображення лінз, окрім витрат на обслуговування;
10. Легкі операції: передача волоконної лінії, відсутність налаштування оптичного шляху.

Застосовувані матеріали

В основному використовується для різання вуглецевої сталі, кремнієвої сталі, нержавіючої сталі, алюмінієвого сплаву, титанового сплаву, оцинкованого сталевого листа, маринованої дошки, алюмінієвої цинкової пластини, міді та багатьох видів металевих матеріалів, різання тощо.

Застосовувана галузь

Листовий метал, металовироби, посуд, електронні, автомобільні деталі, скло, реклама, ремесло, освітлення, прикраси, ювелірні вироби тощо
Застосовуваний матеріал:
Спеціально для вуглецевої сталі, нержавіючої сталі, оцинкованої сталі, сплавів, титану, алюмінію, латуні, міді та інших металевих листів
