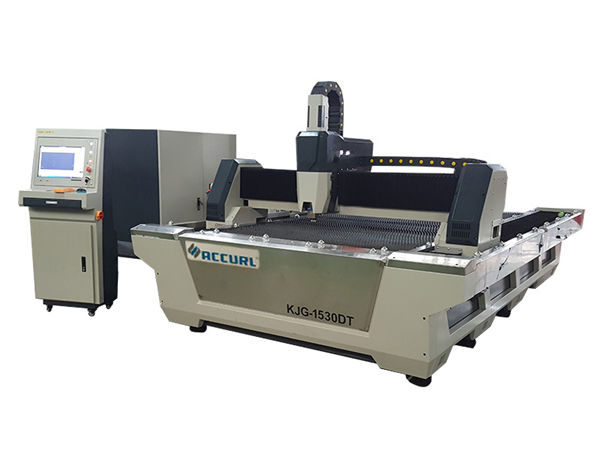

nlight ipg лазерна металорізальна машина / обладнання для лазерного різання для всіх металевих матеріалів

nlight ipg лазерна металорізальна машина / обладнання для лазерного різання для всіх металевих матеріалів

Деталі продукту

Сертифікація: CE
Умови оплати та доставки:
Мінімальна кількість замовлень: 1 комплект
Ціна: Договірна
Деталі упаковки: 1 * 40GP контейнер
Термін доставки: 30 днів
Умови оплати: L / C, D / A, T / T, D / P, Western Union

Детальний опис продукту

Застосування ::Весь металевий матеріалТовщина різання:0.1-22mm
Тип лазера ::ВолокнаЛазерна потужність:500W/700W/1000W/1500W/2000W/3000W/4000W
Мінімальна ширина лінії:0,1ммПрограмне забезпечення управління ::Cypcut
Підтримується графічний формат ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTBrand::TAIYI LASER
Точність, що повторюється:+/- 0,03ммРобоча температура::0 ° C-45 ° C
Режим охолодження:Водяне охолодженняЛазерне джерело:IPG / Nlight / Raycus / Макс
Напруга::AC380V ± 10% 50 Гц (60 Гц)Область різання:3000x1500mm Or Customized

Особливості та властивості

1.The machine enjoys a good performance with high cutting speed, high efficiency, safety and stability. And diode pump solid state laser has the advantage of longer working life, free maintenance and the highest IPCE. It also ensures a small divergence angle and light beam of good quality.
2.The light spot enjoys good quality. And the machine distorts just slightly. Besides, the material can have a smooth and nice appearance.
3.After tempering treatment, the frame with high rigidity is of high vibration-absorbed performance. The frame with gantry structure is one-step processed in large CNC gantry machining center. With optimized structure, the machine enjoys stability and high accuracy which can be controlled within 0.01mm/m.
4.Imported servo motor, planetary reducer, and sophisticated direction drive mechanism ensure steadiness and accuracy.
5.Intuitive HMI with many practical functions is easy to operate.
6.Imported bevel gear, helical rack, linear guide rail ensure highly precise running direction.
7. Система автоматичної висоти та протидії зіткнення автоматично регулює герметичну ріжучу головку на потрібній висоті для різання на фіксованій відстані.
8.Блок живлення машини розроблений з автоматичним захистом безпеки і має сигналізацію несправності.
9.With fashionable, delicate and artistic design, the compact machine covers smaller floor area without scattered parts. And it’s easy to operate the machine.

Специфікація

Носій лазерного джерелаВолокна
Діапазон різання (Д * Вт)3000 мм × 15000 мм
Хід осі Z250 мм
Макс. швидкість позиціонування120 м / хв
X, Y вісь Макс. прискорити швидкість1.0G
Охолоджуюча формаВодяне охолодження
Довжина хвилі лазера1070 нм


Вихідна потужність лазерного джерела



500 Вт / 1000 Вт / 1500 Вт / 2000 Вт

2500Вт / 3000Вт / 4000Вт

(Необов’язково)

Хв. ріжучий зазор≤ 0,1 мм
Точність позиціонування осей X, Y і Z± 0,03 мм
Повторна точність позиціонування осей X, Y і Z± 0,01 мм
Товщина різального матеріалу (за матеріалом)0,2 - 25 мм
Модель драйвераІмпортний сервомотор
Потреба в потужності380В, 50/60 Гц
Робоча температура0-45 ℃
Постійний робочий час24 години
Вага машиниБлизько 12000 кг
Загальний рівень захисту живленняIP54

Aplication

It’s applicable to cut stainless steel, carbon steel, brass, aluminum and other materials.It has been widely used in many fields including sheet metal, aeronautics and astronautics, electronics, electrical equipment, subway parts, automobile, crops machine, textile machine, engineering machine, sophisticated fittings, ship manufacturing, metallurgical equipment, elevator, household appliance, crafts & gifts, tools, ornament, billboard, metalworking and other industries.

Детальні зображення

Ім'я: Корпус машини та аксесуари.600 ℃ термічна обробка, 24 години охолодження в духовці, точне зварювання із захистом CO2, щоб забезпечити 20 років використання без деформацій.
b.Синхронні осі X / Y / Z: вісь Z може працювати 150 мм, підходить для різання багатьох різновидів металевих листів.
c.Висока якість гарантує його довговічність та легше обслуговування.
Ім'я:Сервомотор змінного струму та драйвер змінного струму Імпортний сервомотор (вісь Y приводиться в рух двома сервомоторами), а також складний планетарний редуктор забезпечує стабільний, точний і надійний привід.
Ім'я:Прецизійні лінійні направляючі: вдосконалена система різання, потужність лазера та рух сервоприводу ідеально підходять один одному, імпортовані системи високоточної передачі та системи приводу стійок, обмінний подвійний робочий стіл для забезпечення більшої швидкості обробки та точності ..
Ім'я:Ріжуча головка Безконтактна ріжуча головка має функцію автоматичного відстеження висоти та протидії зіткненням, що значно покращує швидкість різання, плавність та точність різання при однаковій вихідній потужності. Одним словом, ефективність різання може бути підвищена.
Ім'я:Швидкість лазерного джерела, висока точність лінії різання та гладка ріжуча кромка

Різання зразків

Навчання

Післяпродажне обслуговування, від навчання до встановлення машини (3 способи):
1. Навчання відео та посібника користувача англійською мовою, яке пропонується для встановлення, експлуатації, обслуговування та усунення несправностей, а також технічне керівництво, яке пропонується електронною поштою, факсом, телефоном / WhatsApp / Skype // тощо, коли ви зустрічаєтесь деякі проблеми встановлення, використання або налаштування.
2.Ваша компанія може домовитись про те, щоб технолог прийшов на нашу фабрику, щоб засвоїти основні знання обладнання та експлуатаційних предметів, достатній час навчання приблизно 3-5 днів, зміст навчання такий:
а) загальне навчання з програмного забезпечення для малювання;
b) Процедури тренувань і вимикань машин;
в) Значення параметрів панелі управління та програмного забезпечення, встановлення діапазону параметрів
г) основне очищення та обслуговування машини;
д) поширені проблеми з апаратним забезпеченням;
f) обережність роботи.
3. Служба навчання навчань від дверей до дверей. віза, витрати на проїзд та проживання будуть за рахунок клієнта. Краще організувати перекладача для обох наших інженерів протягом навчального періоду. Час тренувань: 3-5днів.

Our Services

Pre-Sales Service
1. We have many exhibitions very year, hundreds of clients was coming to our booth for further communication.
2.24-hours online Inquiry and consulting support.
3. Sample testing support.
4. We welcome you to visit our factory.
After-Sales Service
1. Training how to install the machine, training how to use the machine online.
2. Engineers available to clients' factory for training.
