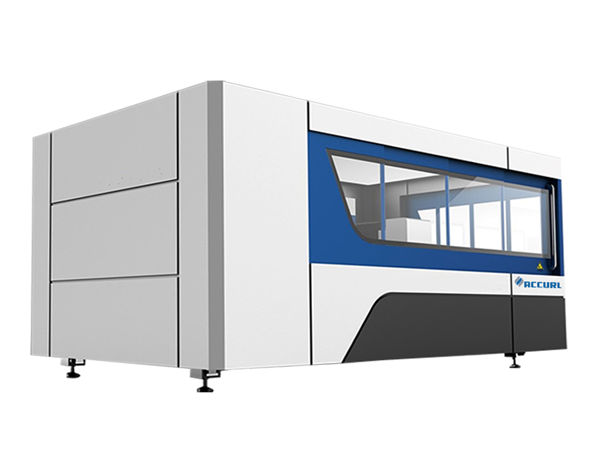

волоконно-лазерний різак для листового металу 3 осі для виробництва автомобілів

Деталі продукту

Сертифікація: CE
Умови оплати та доставки:
Мінімальна кількість замовлень: 1 комплект
Ціна: Договірна
Деталі упаковки: 1 * 40GP контейнер
Термін доставки: 30 днів
Умови оплати: L / C, D / A, T / T, D / P, Western Union

Детальний опис продукту

Застосування ::	Весь металевий матеріал	Товщина різання:	SS Upto 12мм, MS Upto 22см
Тип лазера ::	Імпортний оригінальний волоконний лазер	Мінімальна ширина лінії:	0,1мм
Підтримується графічний формат ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Максимальне прискорення:	1G
Точність, що повторюється:	+/- 0,03мм	Робоча температура::	0 ° C-45 ° C
Режим охолодження:	Водяне охолодження	Вага (кг):	4600
Напруга::	AC380V ± 10% 50 Гц (60 Гц)	Область різання:	3000x1500мм

Основні риси

1) Машина для лазерного різання Accurl з найвищою точністю в Китаї, вона може вирізати невеликий металевий велосипед з розміром половини монети і ідеально вирізати 6 мм м'якої сталі, 120 отворів можна вирізати протягом однієї хвилини.
2) 600 ℃ термічна обробка, 24 години охолодження в духовці, 8 метрів козлового фрезерування, точне зварювання із захистом CO2, щоб гарантувати 20 років використання без деформацій.
3) Використовуючи інтегральний дизайн лазерної електричної шафи, покрийте невелику площу, заощадіть простір, мінімалістичний дизайн.
4) лом автомобіля симетричний дизайн, обидві сторони можуть очистити відходи; Поставити машину до рому не має лівих і правих вимог; Пневматичний підйомний пристрій для запобігання подряпин матеріалу.
5) Спеціально використовується для різання вуглецевої сталі 0,5-6мм, нержавіючої сталі 0,5-5мм, оцинкованої сталі, електролітичного оцинкованого сталевого листа, кремнієвої сталі та інших видів тонких металевих листів. 1000 Вт може різати 3 мм алюміній і 2 мм мідь.

Специфікація

Носій лазерного джерела	Волокна
Діапазон різання (Д * Вт)	3000 мм × 15000 мм
Хід осі Z	250 мм
Макс. швидкість позиціонування	120 м / хв
X, Y вісь Макс. прискорити швидкість	1.0G
Охолоджуюча форма	Водяне охолодження
Довжина хвилі лазера	1070 нм
Вихідна потужність лазерного джерела	500 Вт / 1000 Вт / 1500 Вт / 2000 Вт 2500Вт / 3000Вт / 4000Вт (Необов’язково)
Хв. ріжучий зазор	≤ 0,1 мм
Точність позиціонування осей X, Y і Z	± 0,03 мм
Повторна точність позиціонування осей X, Y і Z	± 0,01 мм
Товщина різального матеріалу (за матеріалом)	0,2 - 25 мм
Модель драйвера	Імпортний сервомотор
Потреба в потужності	380В, 50/60 Гц
Робоча температура	0-45 ℃
Постійний робочий час	24 години
Вага машини	Близько 8600 кг
Загальний рівень захисту живлення	IP54

Довідкова таблиця товщини різання

Лазерна потужність	Максимальна товщина різання
Лазерна потужність	Вуглецева сталь (мм)	Нержавіюча сталь (мм)	Алюміній (мм)	Латунь (мм)
700 Вт	8	3	1	1
1000 Вт	12	4	2	2.5
1500 Вт	14	5	4	3
2000Вт	16	6	5	4
3000 Вт	22	10	6	8
Наведений параметр лише для довідки

Industries Application

Аерокосмічна техніка, ракета, літак, робот, ліфт, пароплавство та виробництво автомобілів та промисловість металевих деталей для металевих плит, реклама, кухонний посуд, долотовий інструмент, обладнання тощо.

Детальні зображення

	Ім'я:Корпус машини та аксесуари.600 ℃ термічна обробка, цілодобове охолодження в духовці, точне зварювання із захистом CO2, щоб забезпечити 20 років використання без деформацій. b.Синхронні осі X / Y / Z: вісь Z може працювати 150 мм, підходить для різання багатьох різновидів металевих листів. c.Висока якість гарантує його довговічність та легше обслуговування.
Ім'я:Сервомотор змінного струму та драйвер змінного струму Імпортний сервомотор (вісь Y приводиться в рух двома сервомоторами), а також складний планетарний редуктор забезпечує стабільний, точний і надійний привід.
	Ім'я:Прецизійні лінійні направляючі: вдосконалена система різання, потужність лазера та рух сервоприводу ідеально підходять один одному, імпортовані системи високоточної передачі та системи приводу стійок, обмінний подвійний робочий стіл для забезпечення більшої швидкості обробки та точності ..
Ім'я:Різання голови Безконтактна ріжуча головка має функцію автоматичного відстеження висоти та протидії зіткненням, що значно покращує швидкість різання, плавність та точність різання при однаковій вихідній потужності. Одним словом, ефективність різання може бути підвищена.
	Ім'я:Швидкість лазерного джерела, висока точність лінії різання та гладка ріжуча кромка

Різання зразків

Навчання

Післяпродажне обслуговування, від навчання до встановлення машини (3 способи):
1. Навчання відео та посібника користувача англійською мовою, яке пропонується для встановлення, експлуатації, обслуговування та усунення несправностей, а також технічне керівництво, яке пропонується електронною поштою, факсом, телефоном / WhatsApp / Skype // тощо, коли ви зустрічаєтесь деякі проблеми встановлення, використання або налаштування.
2.Ваша компанія може домовитись про те, щоб технолог прийшов на нашу фабрику, щоб засвоїти основні знання обладнання та експлуатаційних предметів, достатній час навчання приблизно 3-5 днів, зміст навчання такий:
а) загальне навчання з програмного забезпечення для малювання;
b) Процедури тренувань і вимикань машин;
в) Значення параметрів панелі управління та програмного забезпечення, встановлення діапазону параметрів
г) основне очищення та обслуговування машини;
д) поширені проблеми з апаратним забезпеченням;
f) обережність роботи.
3. Служба навчання навчань від дверей до дверей. віза, витрати на проїзд та проживання будуть за рахунок клієнта. Краще організувати перекладача для обох наших інженерів протягом навчального періоду. Час тренувань: 3-5днів.

Гарантія

a) .1 рік для всієї машини для лазерного різання з металевих волокон.
б). Лазерне джерело 2 роки гарантії
в). Тривале обслуговування та запасні частини
г) .Безкоштовна підготовка оперативних працівників. (інженер може поїхати за кордон за домовленістю.)

Упаковка та доставка

1. Наш дерев’яний корпус після обробки фумігацією. Не потрібно перевіряти деревину, економлячи час доставки.
2.Всі запасні частини машини були покриті деякими м'якими матеріалами, в основному з використанням перлової вати.
Уникаючи будь-яких пошкоджень, які можуть статися в процесі доставки. Тоді ми покриваємо пластиковим загортанням його щільно, переконайтесь у недоторканості покритих м'яких матеріалів, також уникаючи водонепроникності та стійкості до іржі.
3.Найбільш дерев'яний корпус із нерухомою опалубкою.
4.На дні дерев’яного корпусу є міцний залізний домкрат, зручний для обробки та транспортування.
